智能单法兰液位变送器现场应用实例

一、智能单法兰液位变送器工作原理

       智能单法兰液位变送器的工作原理基于压力测量和信号转换。具体来说，它通过测量液位低部压力，再根据介质密度等参数换算成液位高度，并将这一信息以4-20mA的电流信号形式输出，便于控制系统进行监测和控制。在工作过程中，被测介质的两种压力通入高、低两压力室，作用在敏感元件（如δ元件）的两侧隔离膜片上。这些压力通过隔离片和元件内的填充液传送到测量膜片两侧。当两侧压力不一致时，测量膜片会产生位移，其位移量与压力差成正比。这一位移导致两侧的电容量不等，通过振荡和解调环节，可以转换成与压力成正比的信号。随后，A/D转换器将解调器的电流转换成数字信号，微处理器利用这些数字信号来判定输入压力值，并进行一系列运算（如传感器线性化、重置测量范围、工程单位换算等），最终输出标准的4-20mA电流信号。

二、智能单法兰液位变送器分类

        智能单法兰液位变送器主要根据输出信号和功能的不同进行分类。例如，有普通模拟型（输出：4～20mA）、常规智能型（输出：4～20mA）、标准智能型（输出：4～20mA带HART总线协议）以及数字化智能型（输出：4～20mA全数字化传感器，自带通讯键盘）等。

三、智能单法兰液位变送器选型

   在选型智能单法兰液位变送器时，需要考虑以下因素：

1. 测量范围：根据实际需求确定液位测量的范围。

2. 精度要求：根据应用场景对测量精度的要求选择合适的型号。

3. 介质特性：考虑被测介质的温度、压力、密度、粘度、腐蚀性等因素，选择适合的接液膜片材料和结构。

4. 输出信号：根据控制系统的需求选择合适的输出信号类型（如模拟信号、智能信号等）。

5. 安装环境：考虑安装位置的环境条件（如温度、湿度、电磁干扰等），选择适合的防护等级和防爆类型。


   ‍

四、智能单法兰液位变送器应用场合

   智能单法兰液位变送器广泛应用于各种需要精确测量液位的场合，包括但不限于：

1. 化工行业：用于化工反应釜、储罐、管道等场合的液位监测和控制。

2. 石油行业：用于油罐、油井、管道等场合的液位监测和控制。

3. 精细化工行业：用于高精度液位控制场合，如溶液、液态材料等精细液位的监测和控制。

4. 制药行业：用于对药液、制剂等生产设备中的液位进行监测和控制。

五、智能单法兰液位变送器安装和使用注意事项

   安装注意事项

1. 避免干扰：将变送器安装在远离电磁干扰源的位置，如高压电缆、交流电机等设备附近。

2. 避免振动：避免将变送器安装在易产生振动的区域，如管道的弯头、支吊架等位置。

3. 方便维护：选择易于维护和校准的安装位置，以便后续的操作和维护。

4. 法兰紧固：确保安装时法兰紧固牢固，防止漏液或污染设备。

5. 防腐措施：根据被测介质的腐蚀性选择合适的接液膜片材料和防腐措施。

   使用注意事项

1. 定期检查：定期对变送器进行检查和校准，确保其测量精度和稳定性。

2. 注意清洁：保持变送器及其周围环境的清洁，防止污染和堵塞。

3. 避免过载：避免被测介质的压力超过变送器的额定范围，以免损坏设备。

4. 防冻措施：在寒冷环境下使用时，需采取防冻措施以防止引压口内的液体结冰导致传感器损坏。

5. 遵循操作规程：严格按照设备说明书和操作规程进行操作和维护。

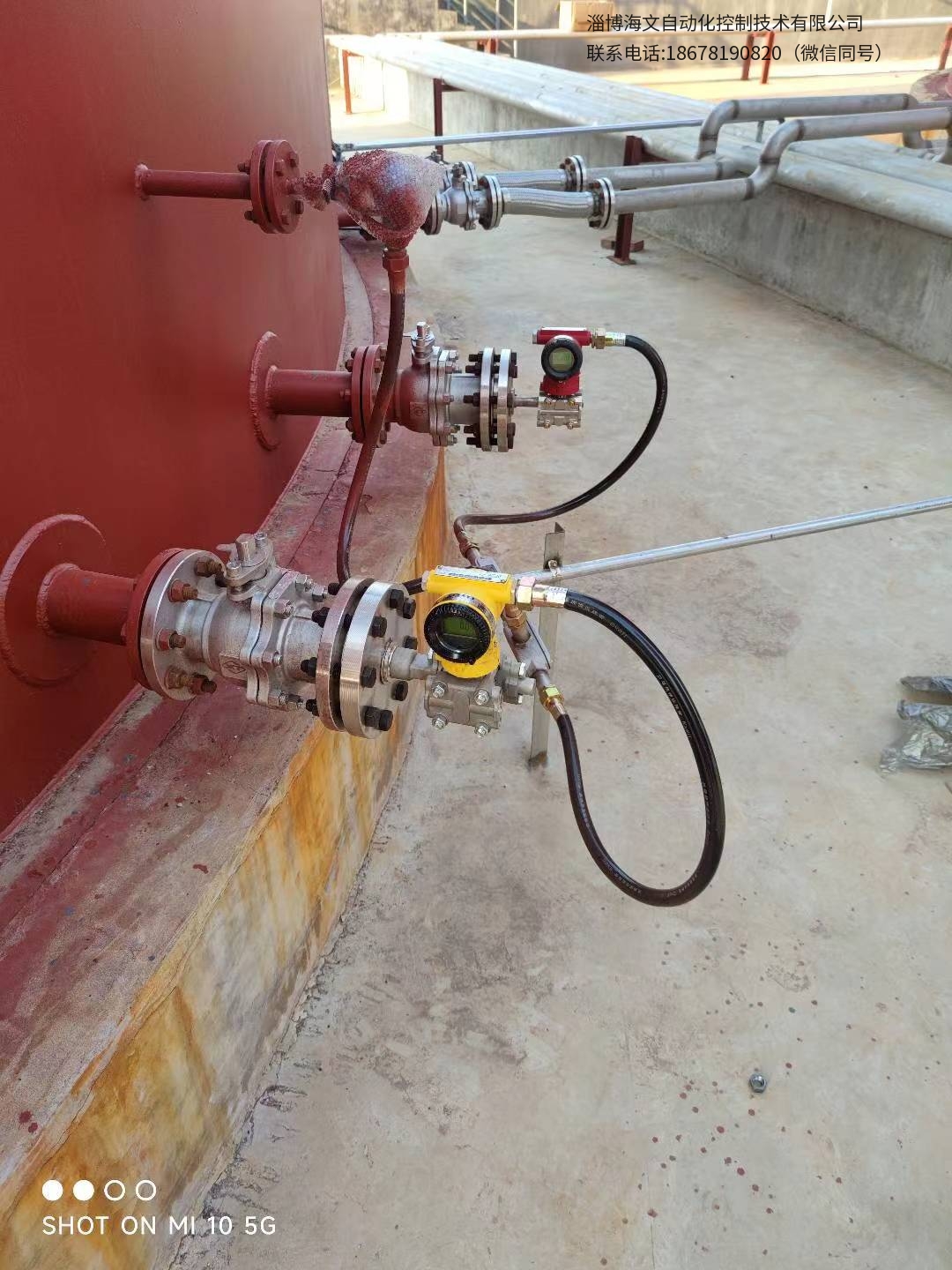

现场实际应用图片如下：
