气动切断阀现场应用实例

一、气动切断阀工作原理

       气动切断阀是一种通过气动执行器驱动的控制阀，其工作原理主要基于气动执行器的动作。气动执行器利用压缩空气作为动力源，通过调节气源压力和气动逻辑元件来实现阀门的开关动作。当压缩空气进入气动执行器时，推动活塞杆运动，进而驱动阀门动作。通过调节进入气动执行器的压缩空气流量和压力，可以控制阀门的开关速度和位置，从而实现精确的控制。气动切断阀通常采用常闭式或常开式阀位控制方式，以满足不同的工艺需求。

二、气动切断阀的分类

   气动切断阀根据其结构、用途和特性可分为多种类型，以下是一些常见的分类方式：

   2.1按结构分类：

1. 旋塞切断阀：适用于中小口径，一般都能流向双向通，可以手动、气动切断，应用范围较广。

2. 闸式切断阀：适用于大口径，对于粘稠度大的介质较为适用，密封效果好，但结构复杂，成本较高。

3. 气动柱塞切断阀：液力比较大，应用范围较广。

4. 象形切断阀：适用于输送物料介质粘度小的场合，有防止物料倒流的特点。

   2.2按功能分类：

1. 紧急切断阀：用于在紧急情况下快速切断介质流动，如与可燃气体泄漏监测仪器、热力设备的安全控制器等联接使用。

三、气动切断阀的选型

   选择合适的切断阀对于提高系统的效率和可靠性至关重要。选型时需要考虑以下因素：

   3.1流体特性：

1. 化学性质：考虑流体的腐蚀性、是否易聚合等，选择相应耐腐蚀或特殊处理的材质。

2. 物理状态：如气态、液态、是否有固体颗粒等，选择适合流体状态的阀门以减少磨损和堵塞风险。

   3.2工作条件：

1. 设计压力：阀门的设计压力应不低于系统的最大工作压力。

2. 设计温度：阀门的设计温度应涵盖系统工作温度的范围。

3. 压力波动：系统存在压力波动时，应选择具有良好耐压性能的阀门。

   3.3切断要求：

1. 切断等级：根据切断效果的要求选择符合相应切断等级的阀门。

2. 密封方式：软密封阀门切断效果好但不耐颗粒介质；硬密封阀门耐磨损但泄漏率稍高。

   3.4其他因素：

1. 阀体材质：根据流体特性和工作条件选择合适的阀体材质。

2. 气动执行器：根据需要选择双作用或单作用的气动执行器。

3. 安全措施：在易燃易爆或有毒介质的应用中，应选择具有防爆、防腐蚀等安全认证的气动切断阀。

四、气动切断阀的应用场合

   气动切断阀主要用于切断管道和容器的介质流动，广泛应用于以下场合：

1. 工业生产部门：如石油、化工、冶金等行业，用于控制工艺管道内流体的切断、接通或切换。

2. 安全保护系统：与可燃气体泄漏监测仪器、热力设备的安全控制器等联接使用，在紧急情况下自动切断介质流动，防止事故发生。

3. 城市燃气供应管网：在燃气供应管网内设置气动切断阀，可实现远程遥控紧急关闭事故现场的管线供气。

五、气动切断阀的安装和使用注意事项

   安装注意事项

1. 介质流向：注意介质流向与阀门箭头方向一致。

2. 防尘措施：保持安装环境清洁，防止杂质进入阀门内部。

3. 管道支撑：确保管道有足够的支撑，避免对阀门产生过大的应力。

4. 水平安装：对于大口径阀门，尽量采用水平安装以保证阀门使用寿命。

   使用注意事项

1. 定期检查：定期对阀门进行检查和维护，确保其正常工作状态。

2. 防止超压：避免介质压力超过阀门的额定压力范围。

3. 安全操作：在操作过程中遵守安全规程，避免意外发生。

4. 维护保养：定期对阀门进行清洁、润滑和检修，以延长阀门的使用寿命。

请注意，以上信息仅供参考，具体选型和使用应根据实际情况和厂家提供的技术资料进行。

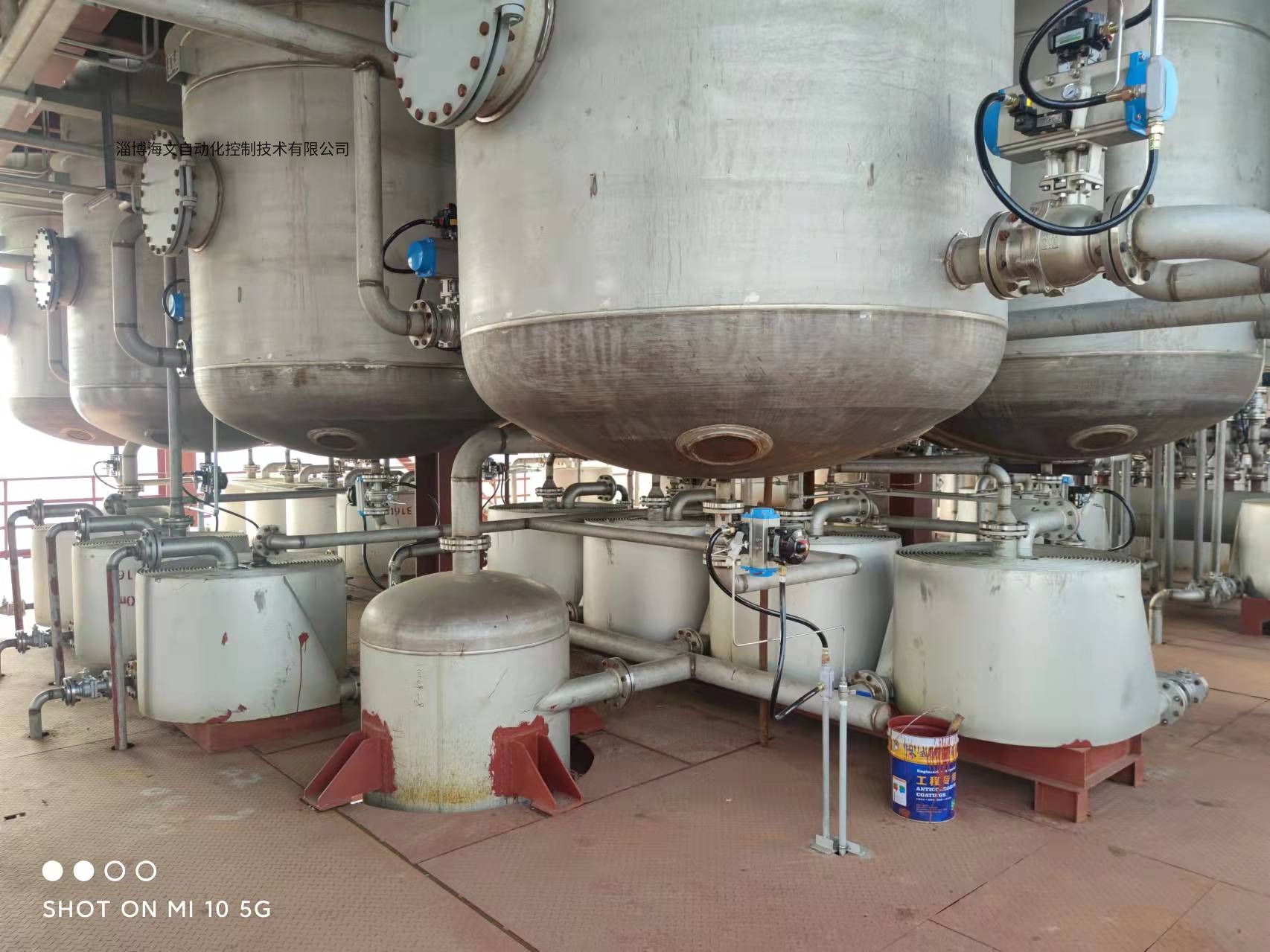

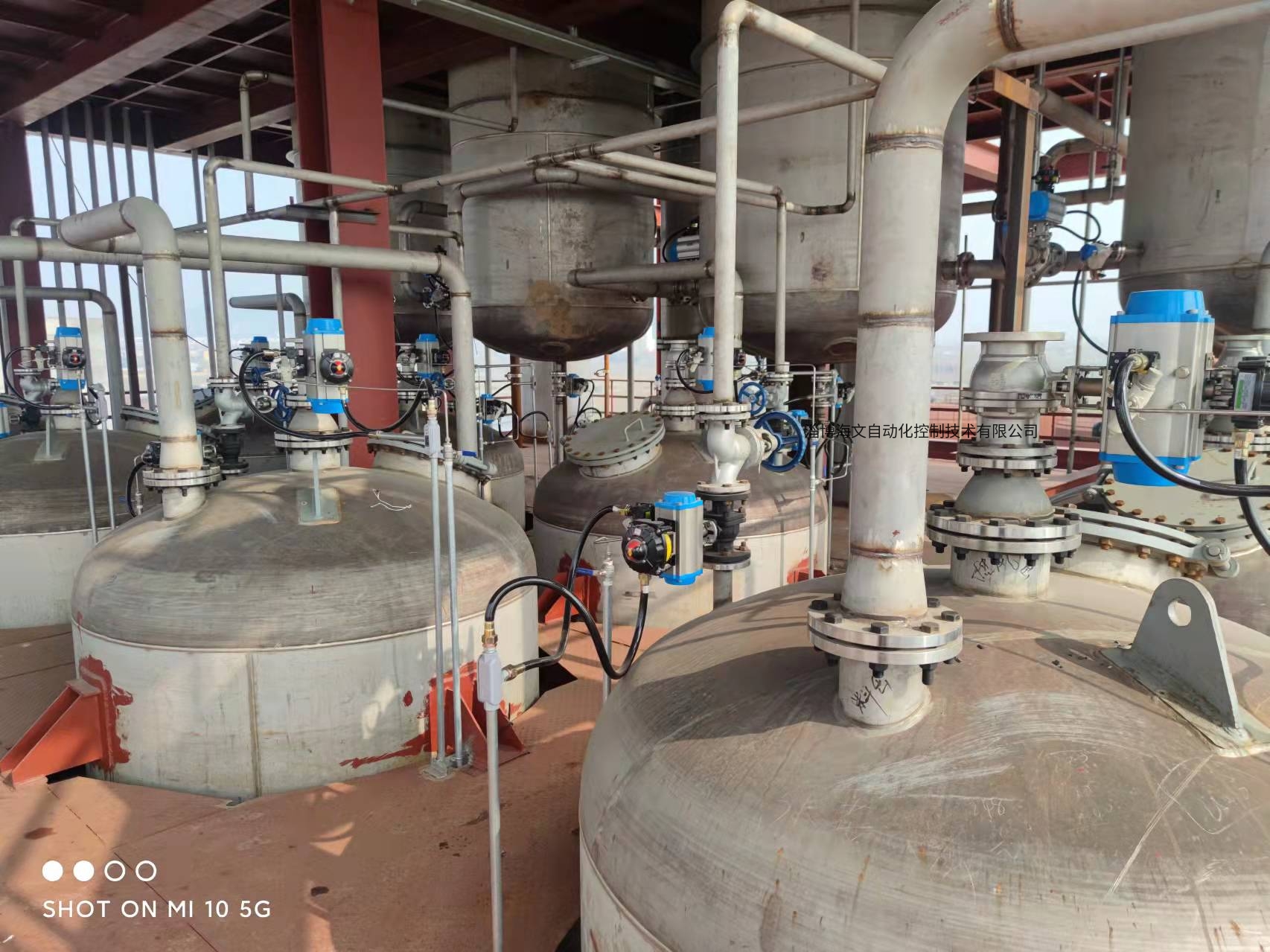

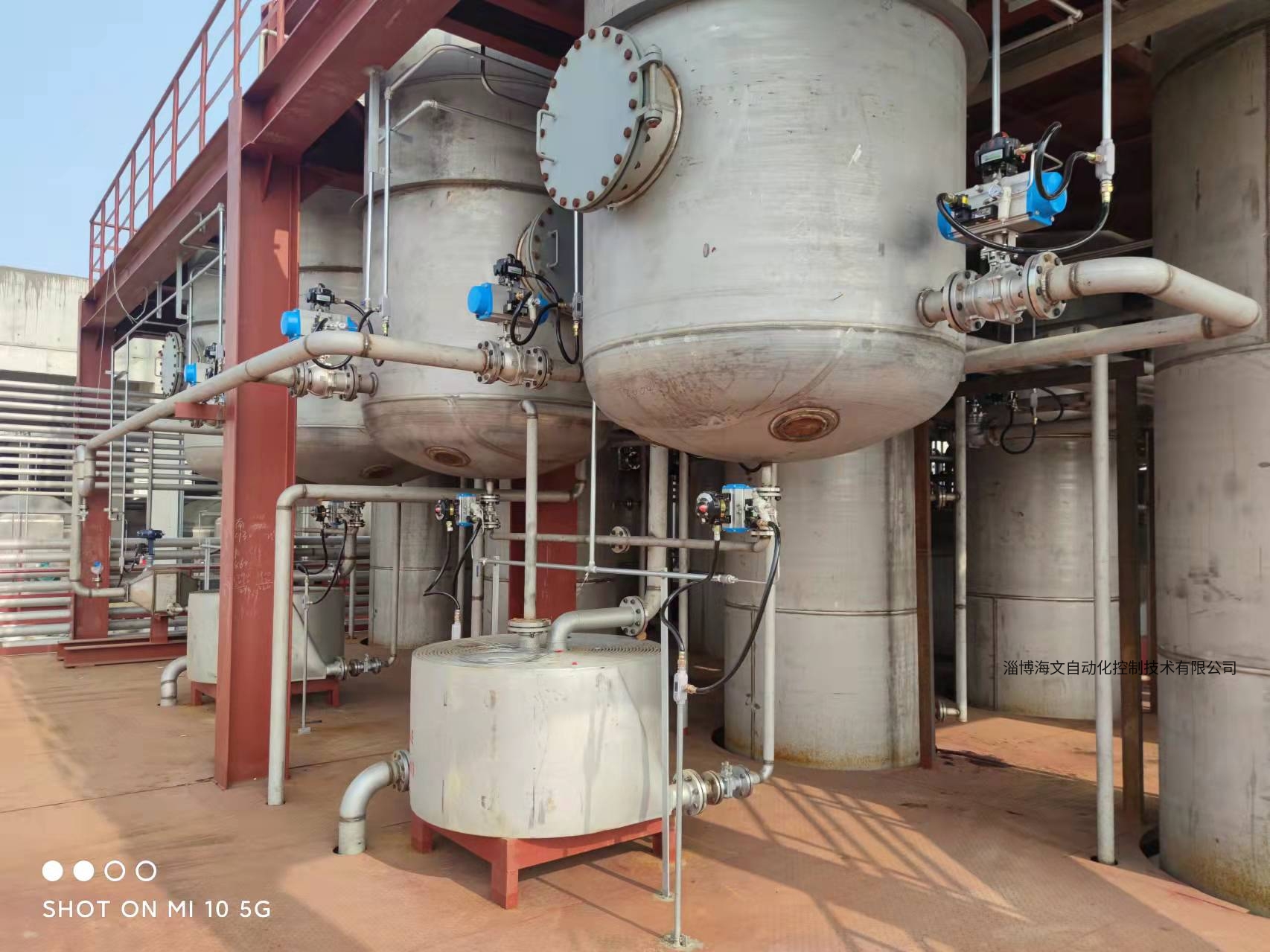

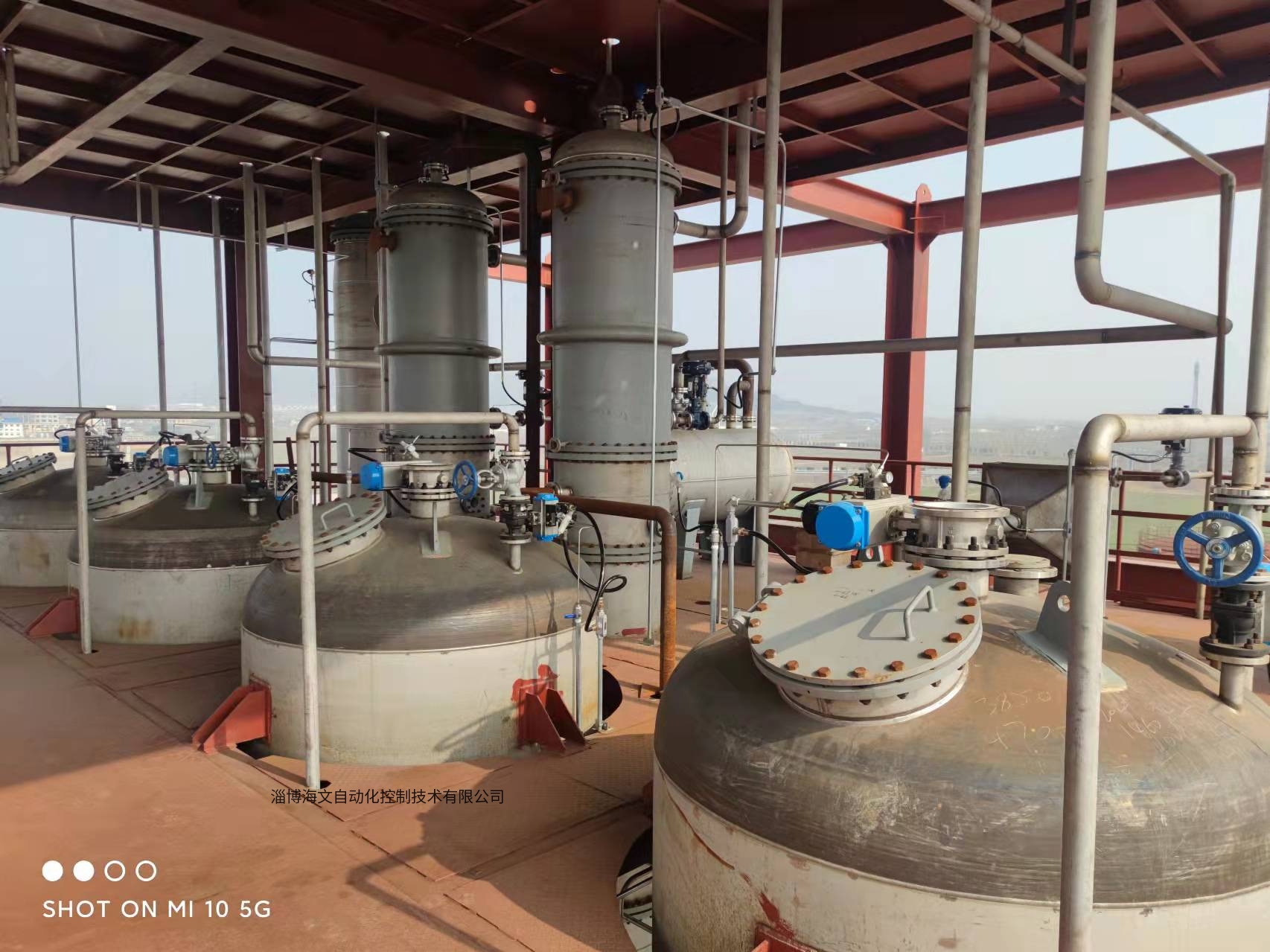

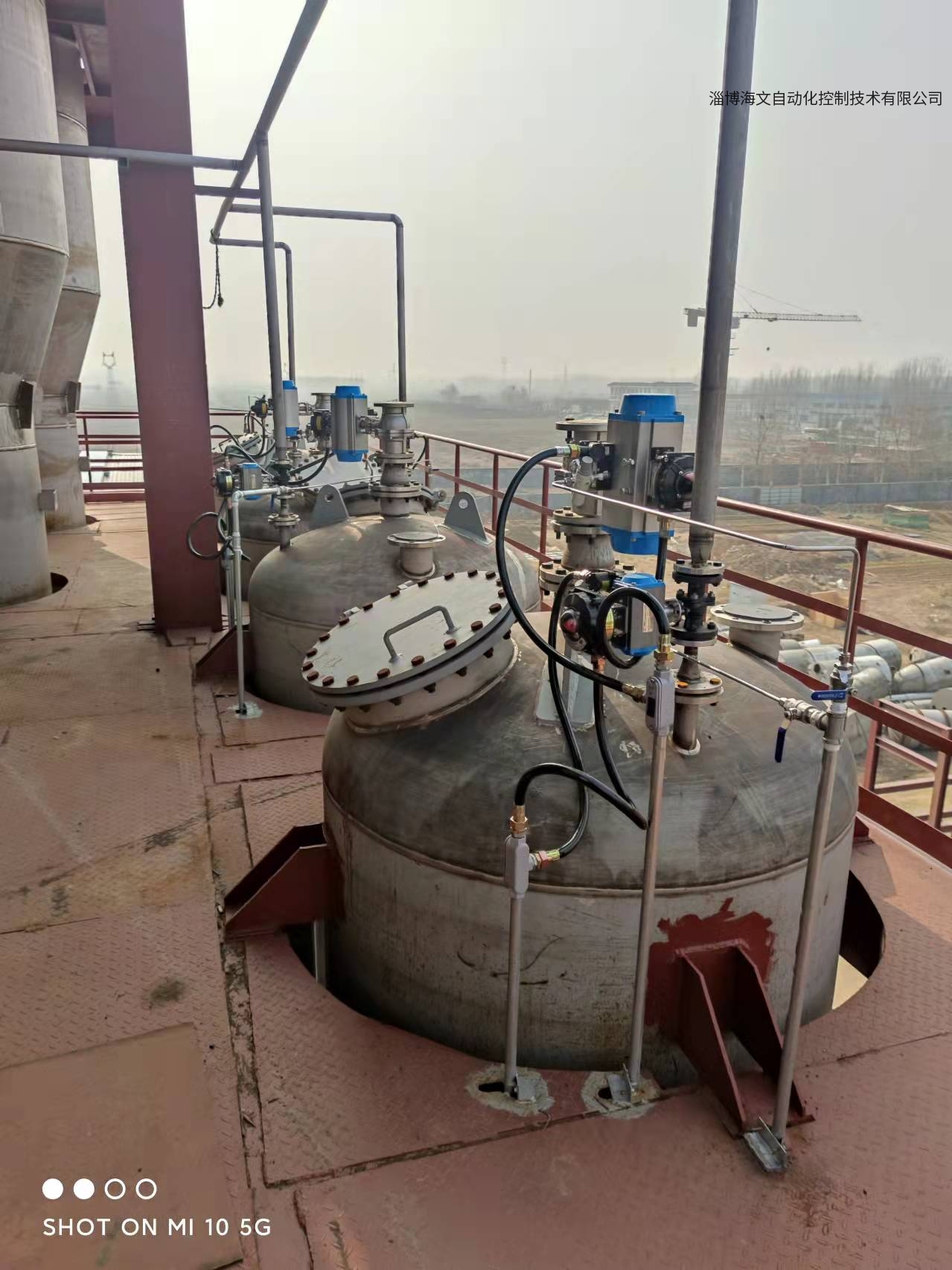

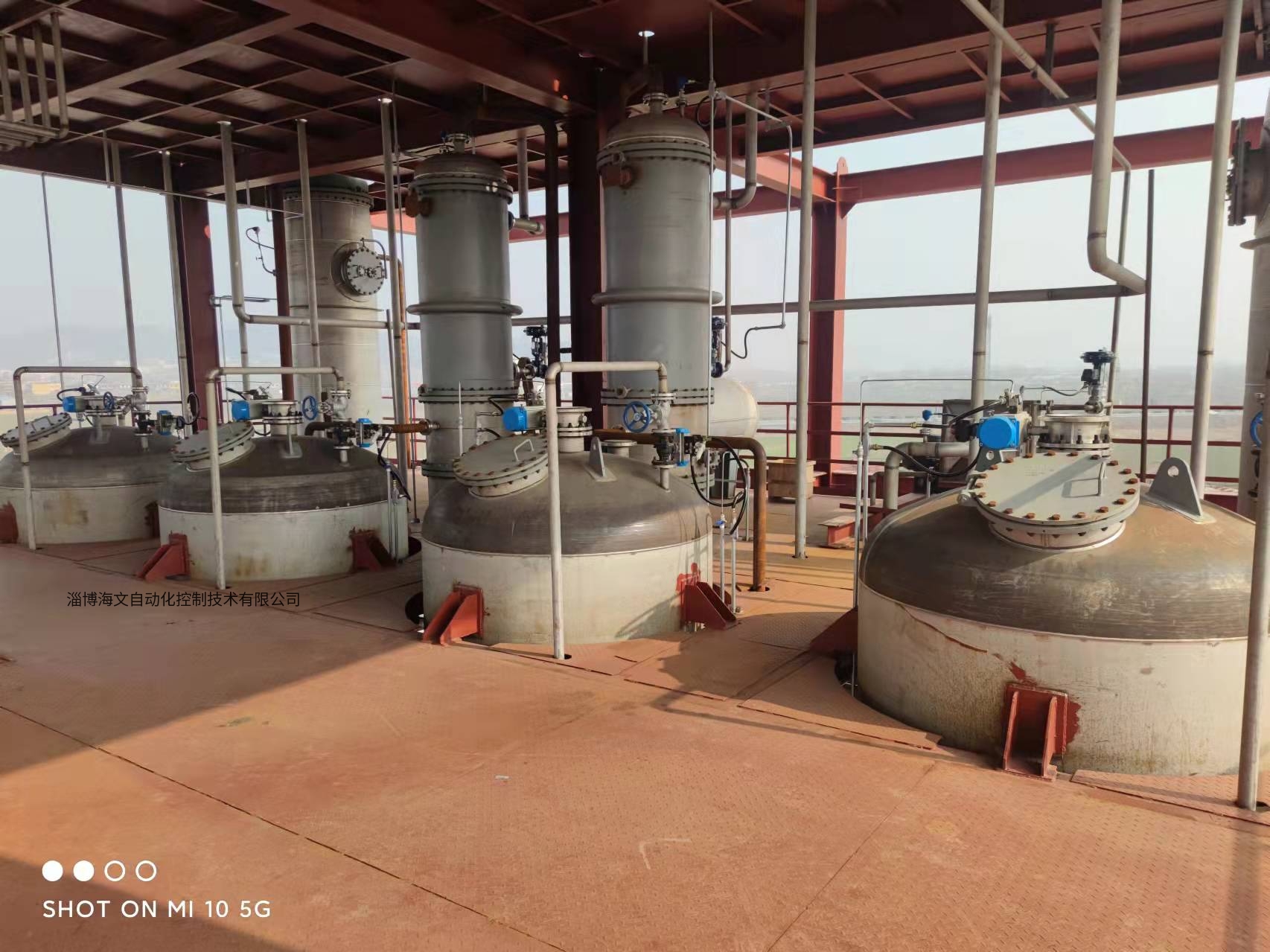

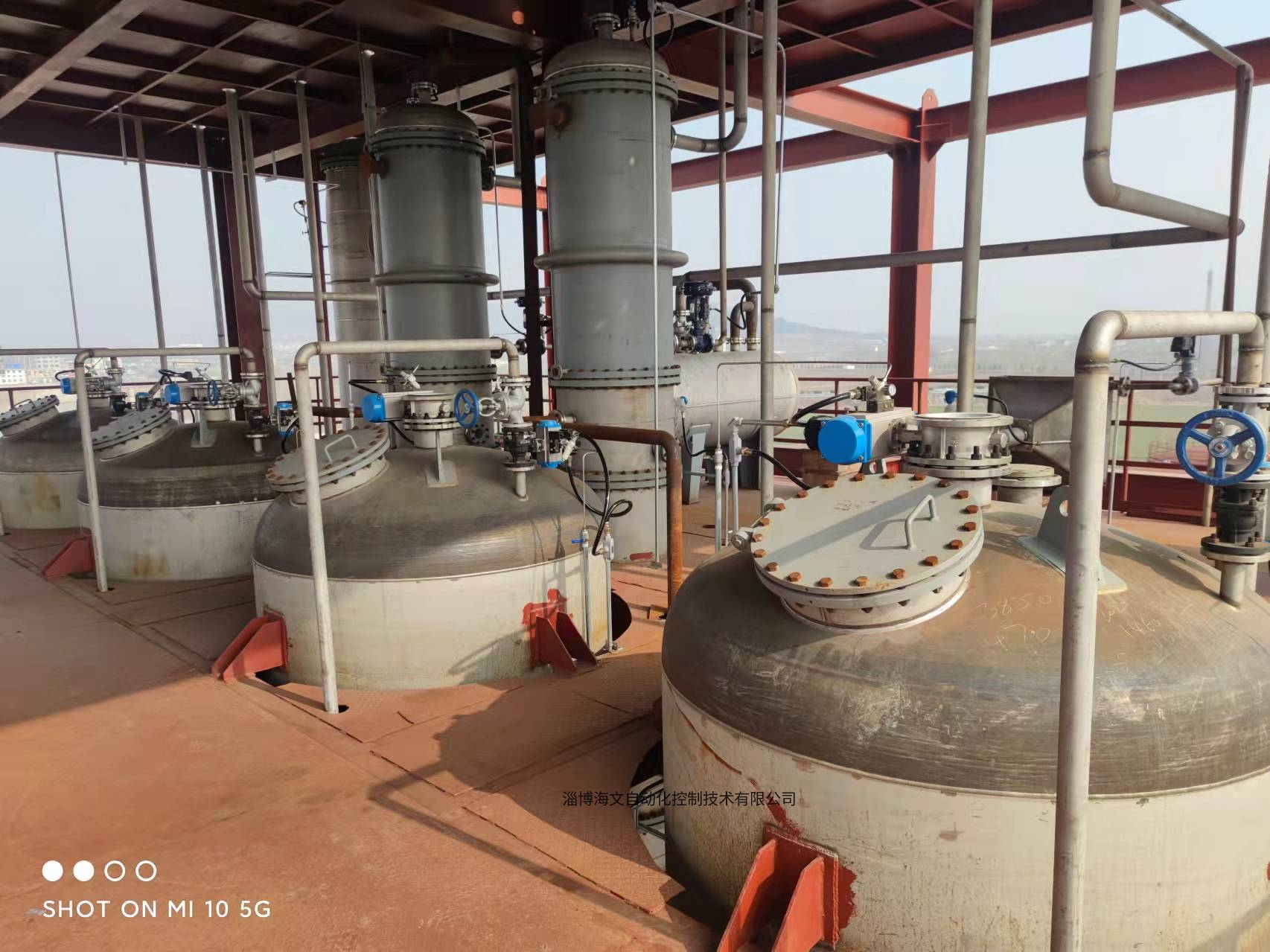

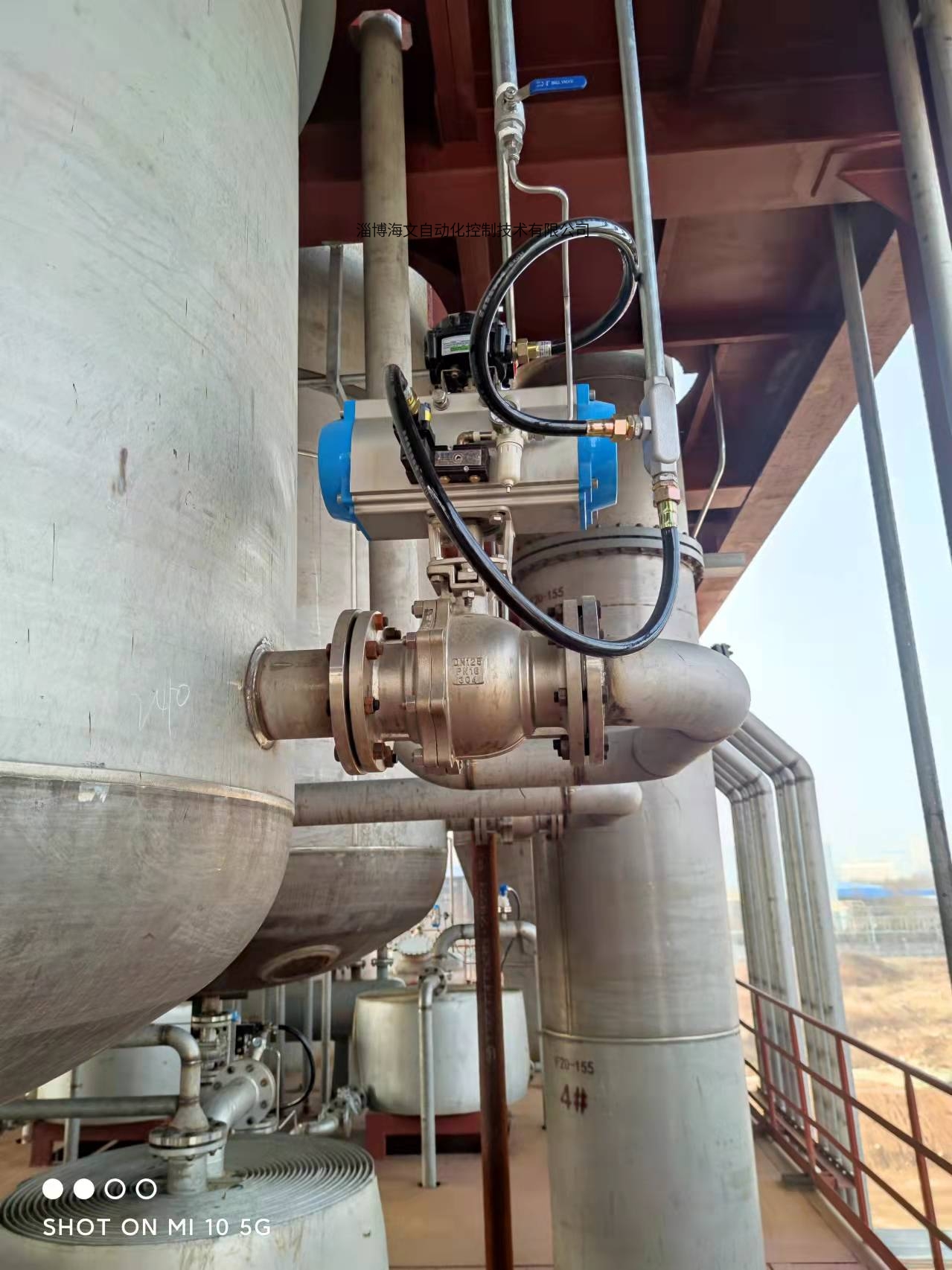

现场应用实例图片如下图：
