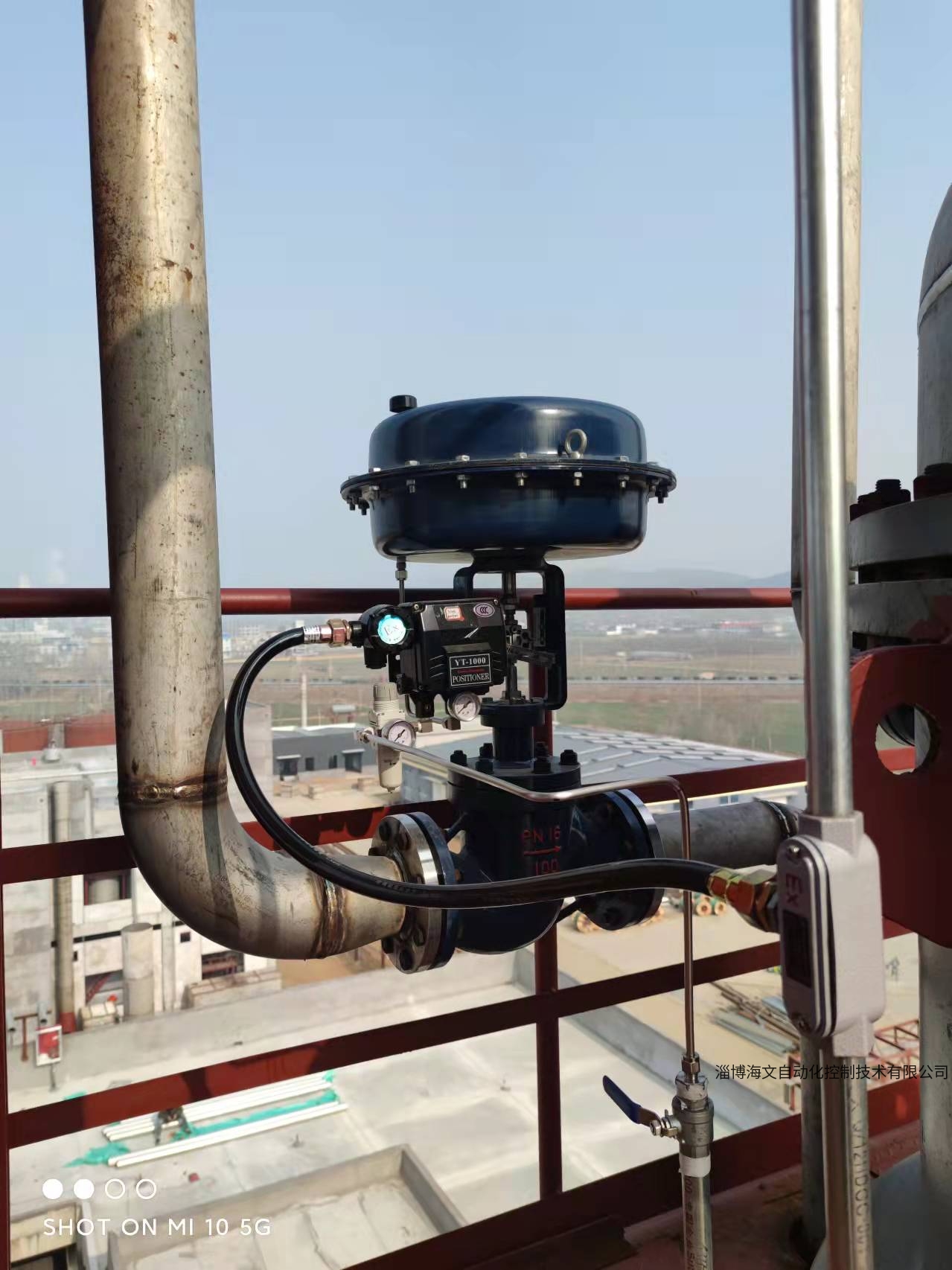

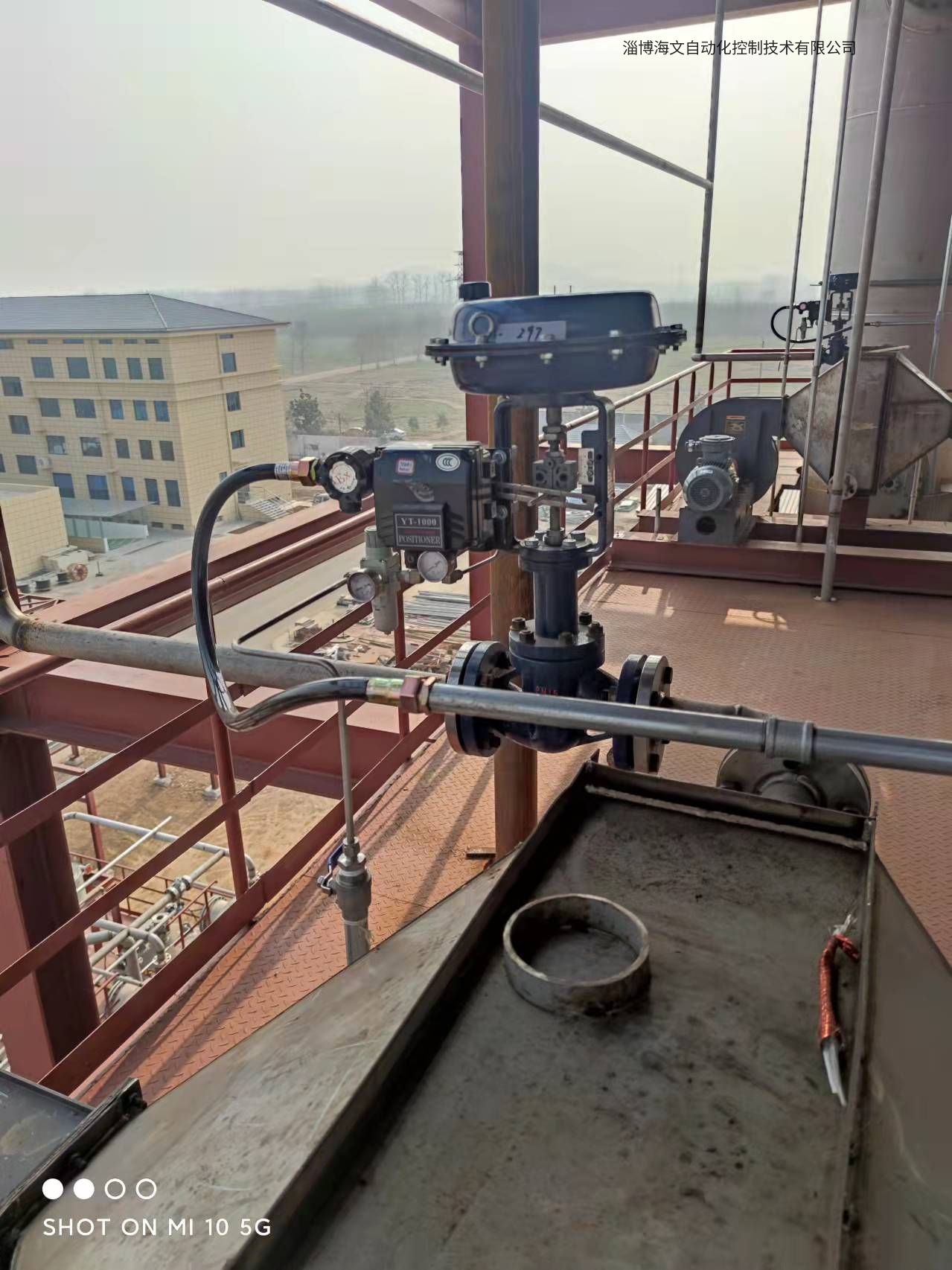

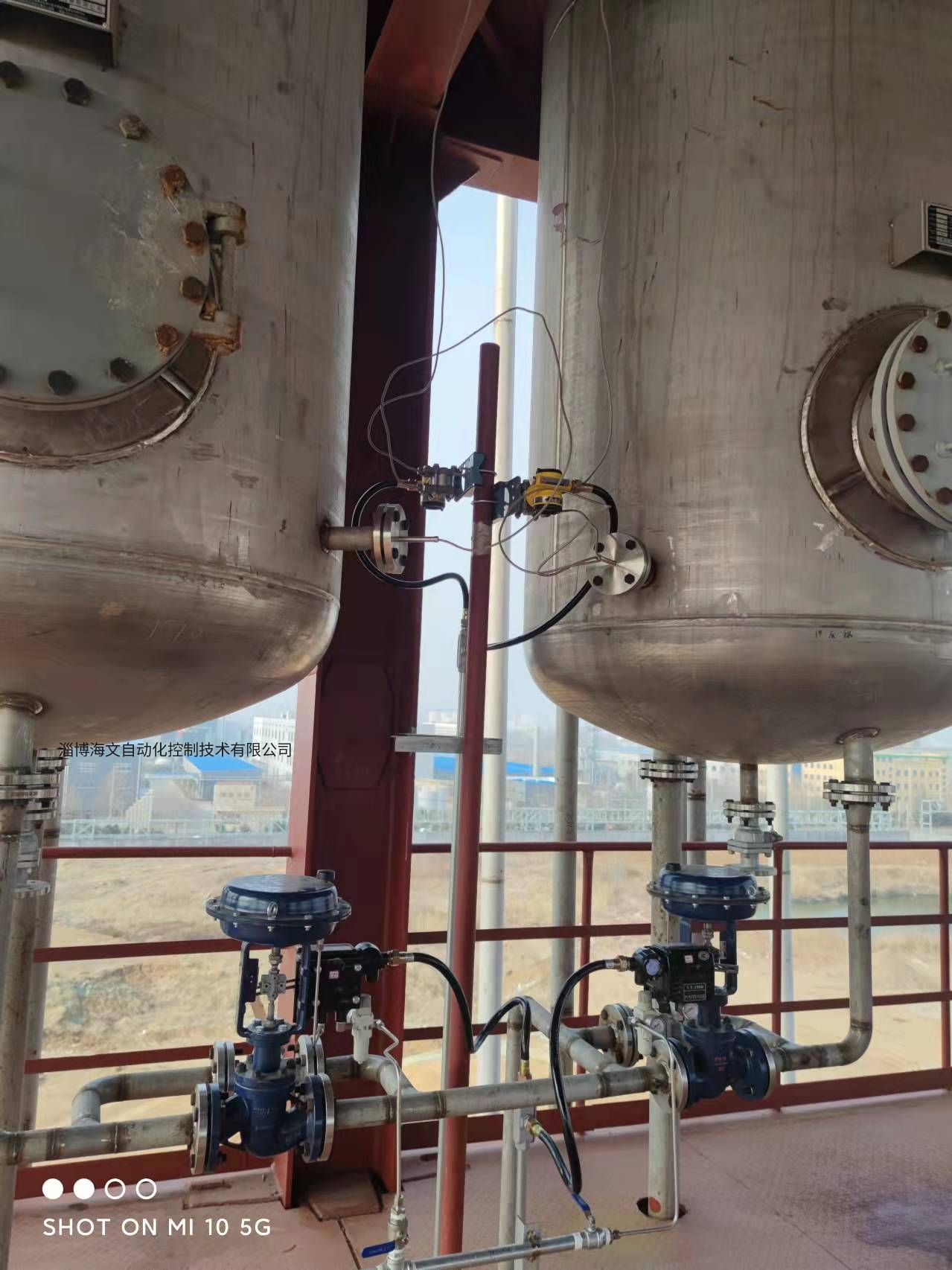

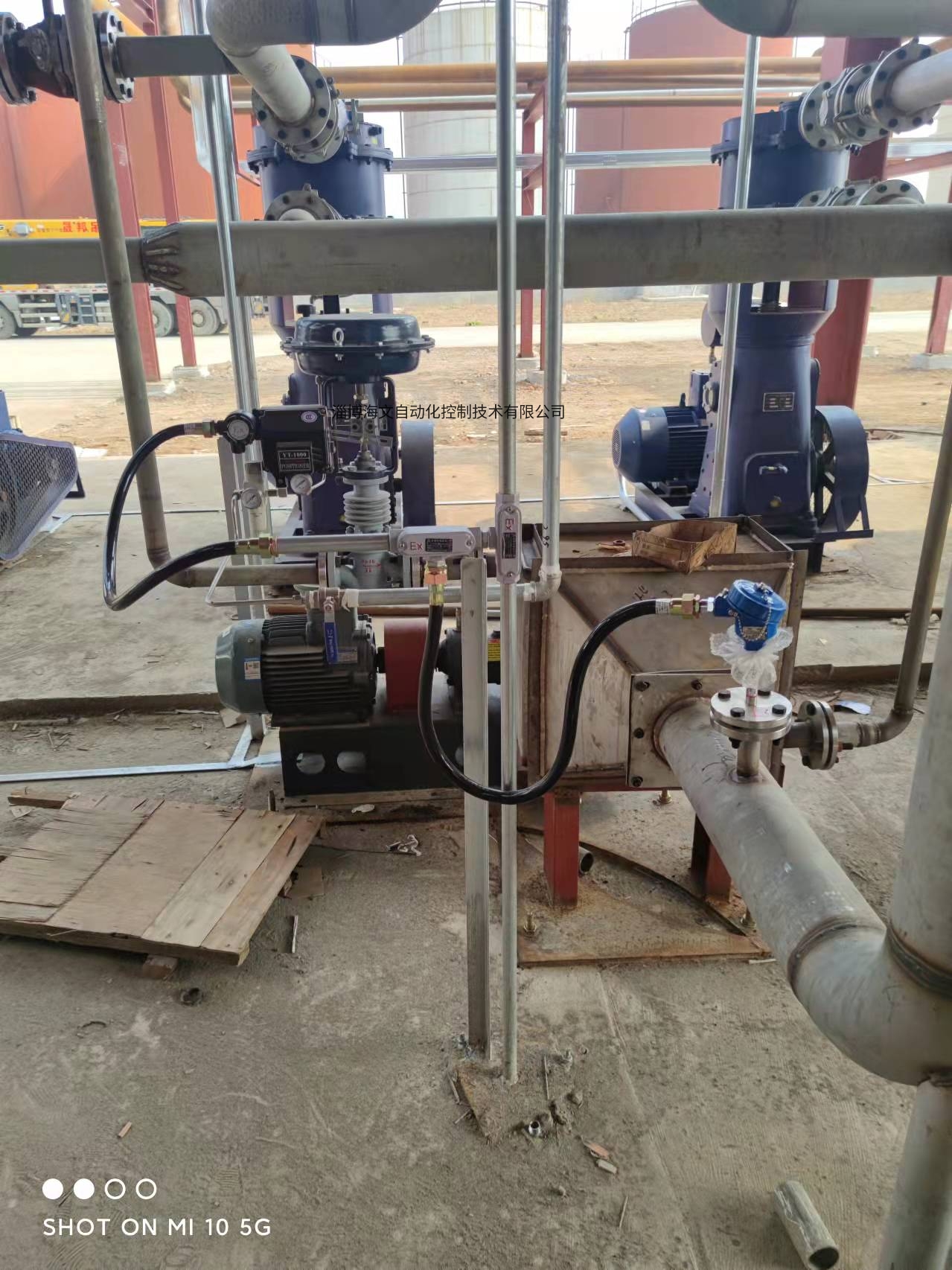

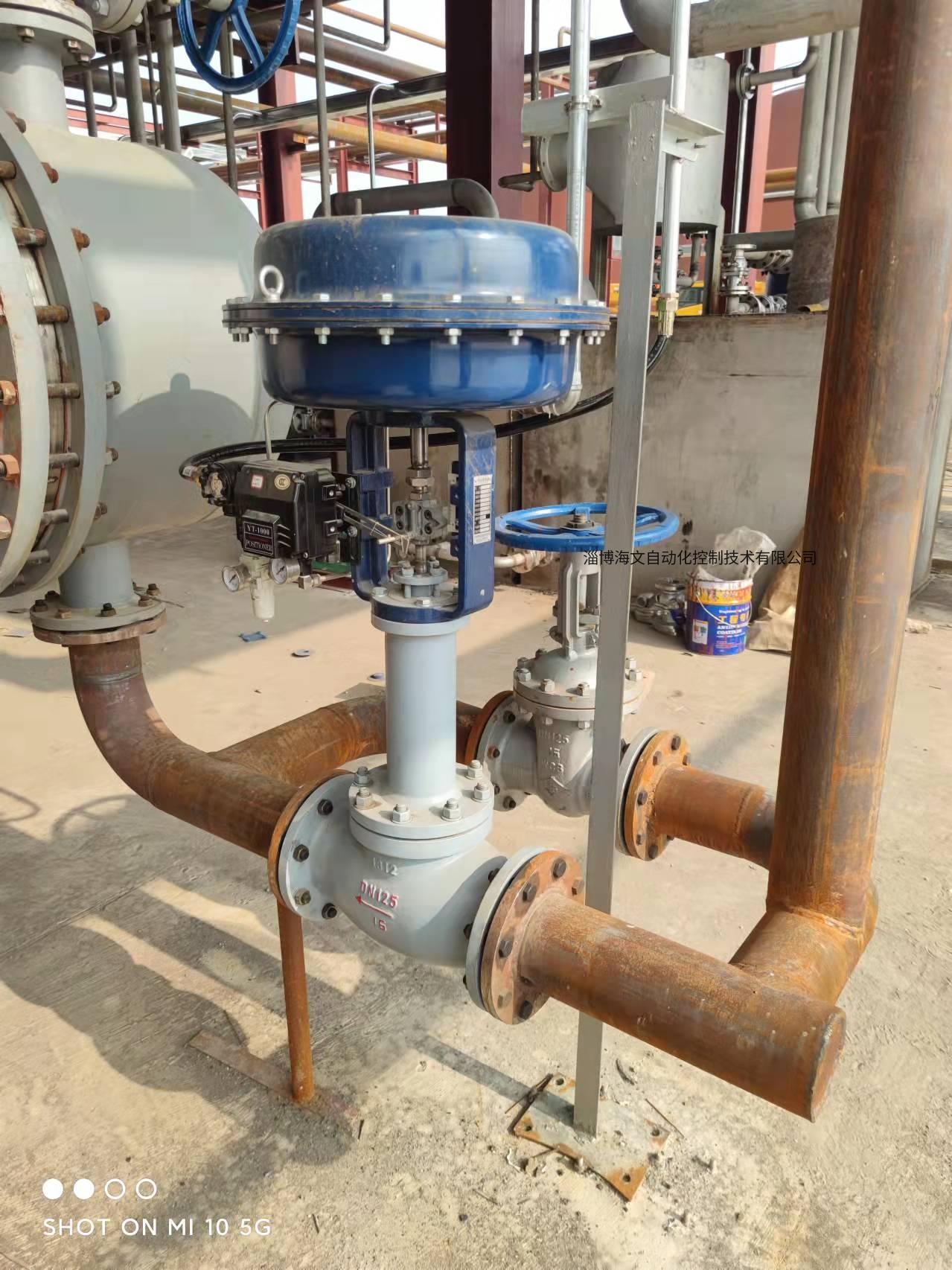

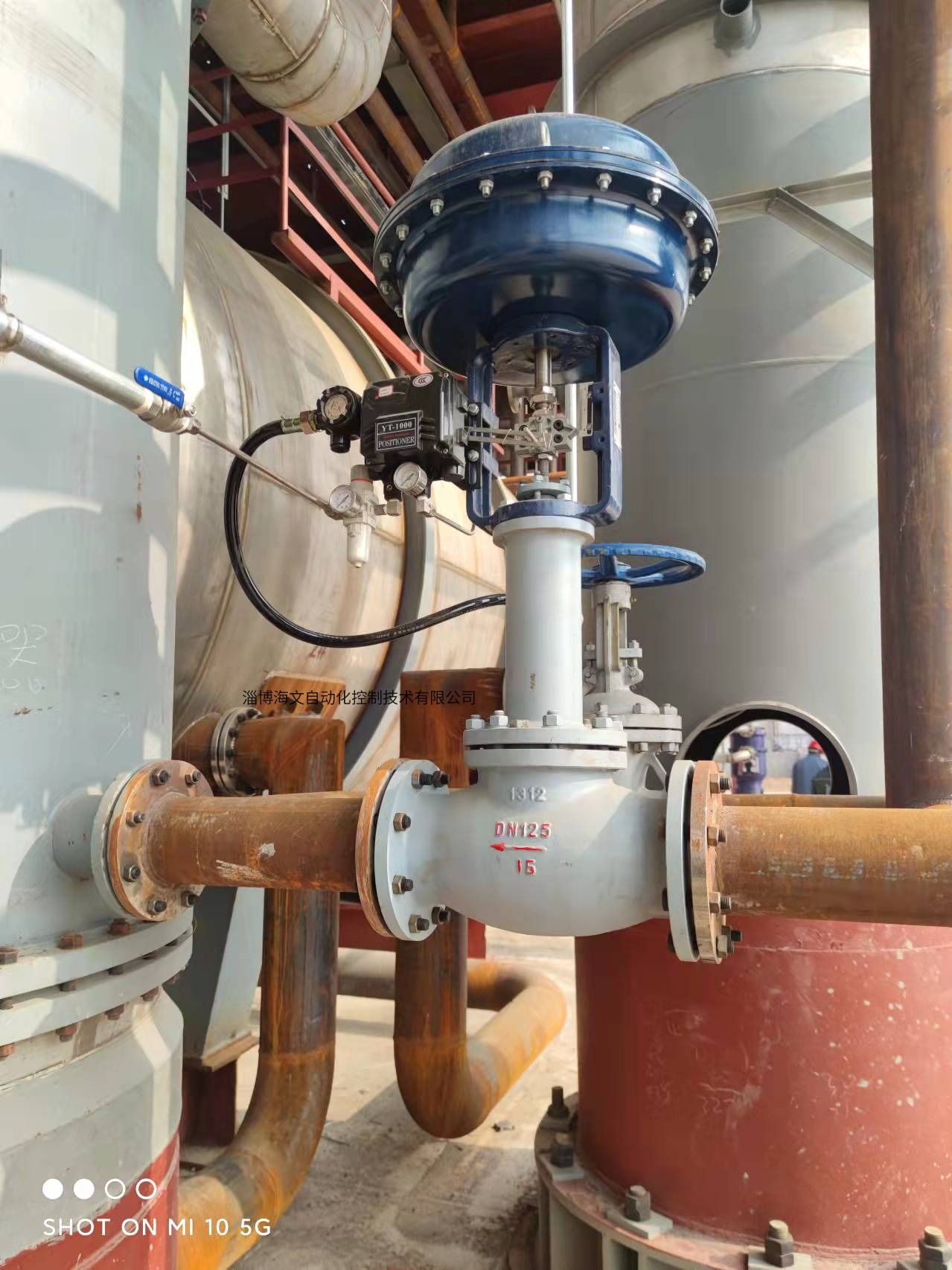

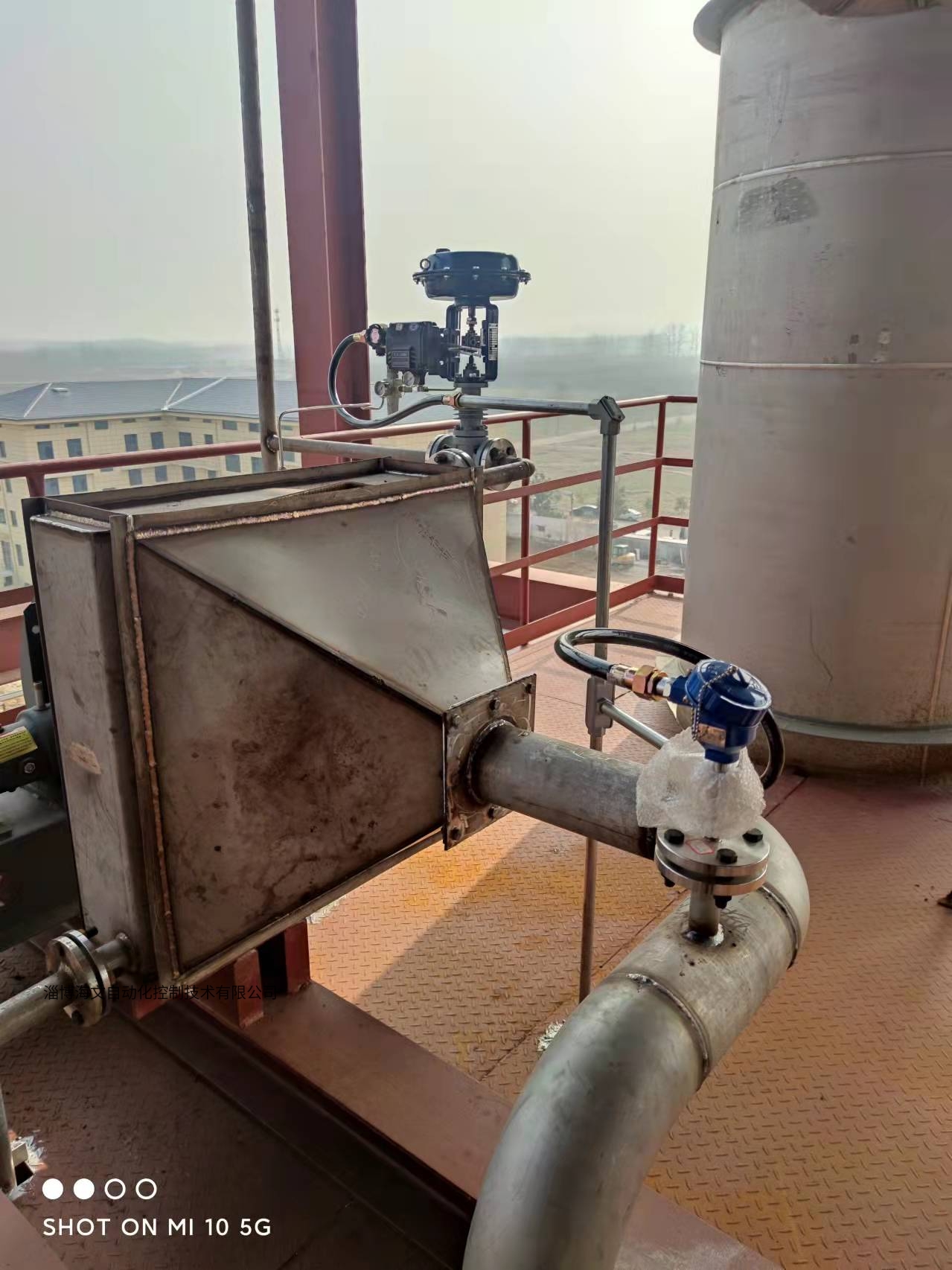

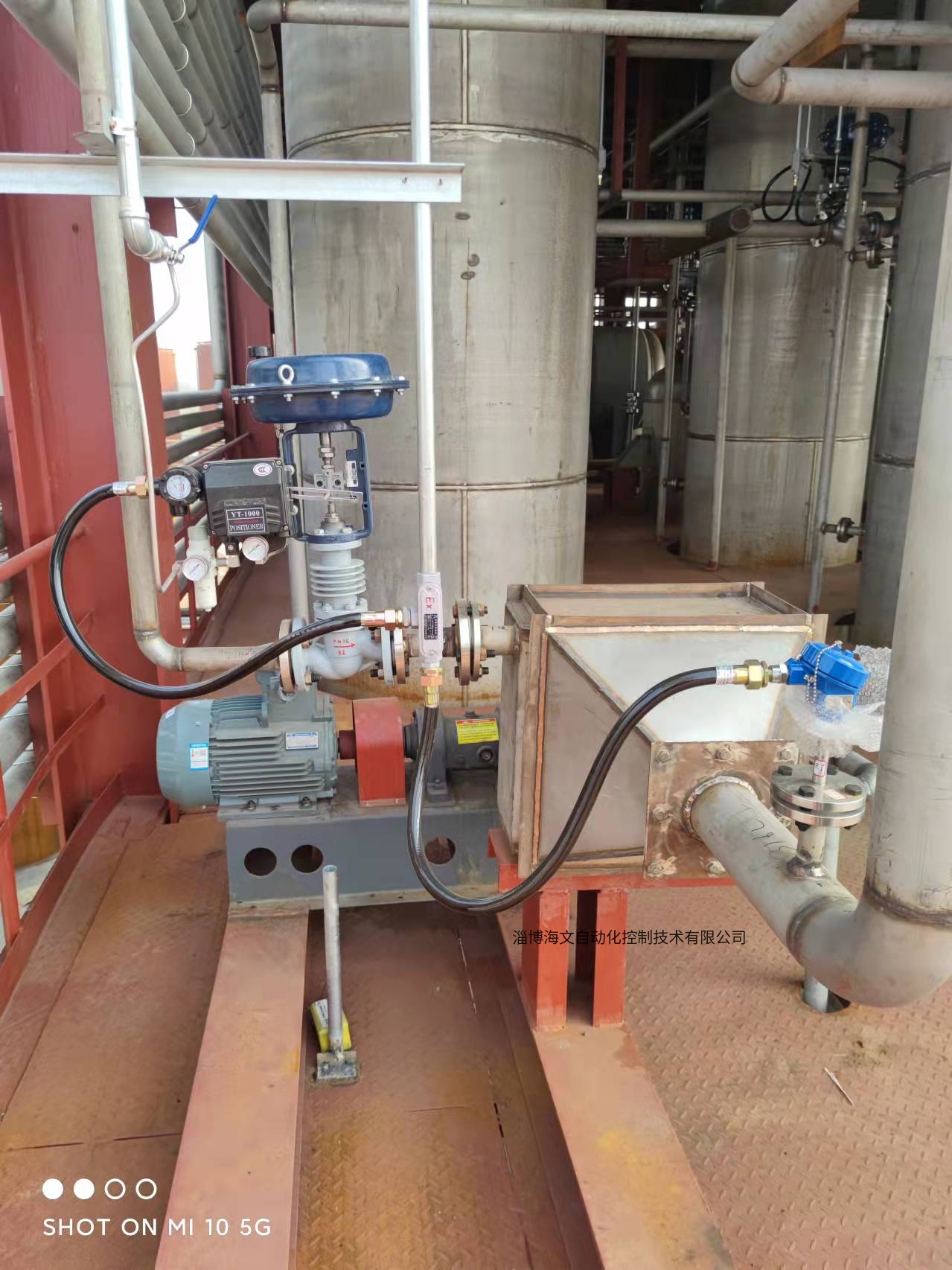

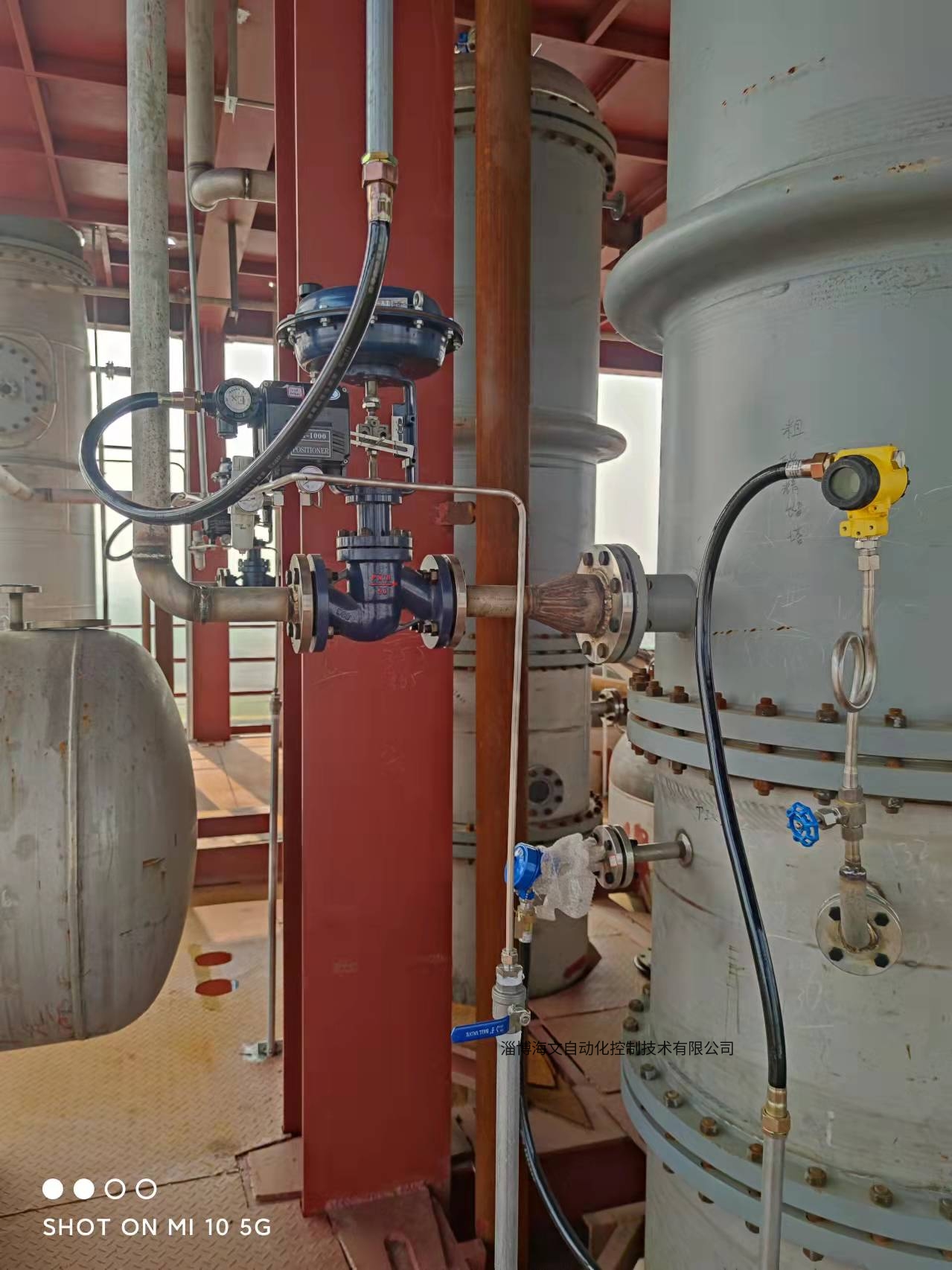

气动调节阀现场应用实例

一、气动调节阀工作原理

      气动调节阀的工作原理主要是利用压缩空气作为动力源，通过气动执行器（如气缸或气马达）驱动阀门的开闭，从而实现对流体流量、压力和液位的调节。当控制系统发送调节信号时，气源通过气源接口进入气动执行机构，驱动活塞或膜片运动，进而带动阀芯移动，改变阀门的开度，以达到调节介质流量、压力等参数的目的。

二、气动调节阀的分类

  气动调节阀可以根据不同的分类标准进行分类，常见的分类方式包括：

   2.1按结构形式分类：

1. 单座式（弹簧薄膜式）：适用于小流量、高差压的控制场合。

2. 双座式：流通能力大，不平衡力小，适用于大流量、高压差的控制场合。

3. 套筒式：稳定性好，泄漏量小，适用于对泄漏量要求严格的场合。

   2.2按驱动方式分类：

1. 手动：通过手动操作手柄或手轮来控制阀门的开闭。

2. 电动：通过电动机驱动执行机构来控制阀门的开闭。

3. 气动：通过压缩空气驱动执行机构来控制阀门的开闭，是本文重点讨论的类型。

   2.3按用途分类：

1. 切断型：主要用于切断流体的流动。

2. 节流型：包括角式和直通式，用于调节流体的流量和压力。

3. 小流量型：适用于需要精确控制小流量的场合。

三、气动调节阀的选型

    气动调节阀的选型需要考虑多个因素，以确保其能够满足实际工艺需求。主要因素包括：

1. 流体介质：根据介质的温度、压力、腐蚀性、粘度等特性，选择合适的阀门材质和密封形式。

2. 流量特性：根据工艺要求选择合适的流量特性，如等百分比特性、线性特性等。

3. 压力等级：根据系统的工作压力选择合适的阀门压力等级。

4. 口径和流量系数：根据介质的流量要求选择合适的阀门口径和流量系数。

5. 控制精度和响应速度：根据工艺对控制精度和响应速度的要求选择合适的阀门类型和执行机构。

6. 工作环境：考虑工作环境的温度、湿度、振动等因素，选择适合的阀门类型和防护措施。

四、气动调节阀的应用场合

       气动调节阀广泛应用于化工、石油、电力、冶金、制药、食品等工业领域，是工业自动化控制系统中不可或缺的关键设备。具体应用场合包括：

1. 化工生产：在化工生产过程中，需要对介质的流量、压力、温度等参数进行精确控制，以确保生产过程的稳定性和安全性。气动调节阀具有响应速度快、精度高、可靠性好等特点，能够满足化工生产过程对控制精度和稳定性的要求。

2. 石油开采和加工：在石油开采、输送和加工过程中，需要对各种介质进行流量和压力的调节，以确保设备运行的正常和安全。气动调节阀能够适应高温、高压、腐蚀性介质等苛刻的工况要求，具有较好的适应性和可靠性。

3. 电力系统：在电力系统中，需要对冷却水、锅炉水、循环水等介质进行流量和压力的调节，以确保设备运行的安全和稳定。气动调节阀具有结构简单、维护方便等特点，能够适应电力系统对设备可靠性和运行稳定性的要求。

4. 冶金和制药：在冶金和制药生产过程中，同样需要对高温、高压、腐蚀性介质进行流量和压力的调节。气动调节阀的耐高温、耐腐蚀性能使其在这些领域得到广泛应用。

5. 食品生产：在食品生产过程中，需要对各种介质进行精确控制以确保产品质量和生产过程的卫生安全。气动调节阀的卫生级设计和易清洁特点满足了食品生产的特殊需求。

五、气动调节阀的安装和使用注意事项

   安装注意事项

1. 安装位置：气动调节阀应安装在水平管道上，并上下与管道垂直。对于需要水平安装在竖直管道上的情况，应进行适当支撑以保证稳固可靠。

2. 连接方式：当气动调节阀的口径与工艺管道不相同时，应采用异径管连接。小口径调节阀可采用螺纹连接。阀体上流体方向箭头应与流体方向一致。

3. 安装空间：气动调节阀安装位置距地面要求有一定的高度，阀的上下要留有一定空间以便进行拆装和修理。

4. 工作环境：确保工作环境温度在-30℃至+60℃之间，相对湿度不大于95%。

5. 直管段要求：气动调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免直管段太短而影响流量特性。

6. 旁通管道：设置旁通管道以便于切换或手动操作，可在不停车情况下对调节阀进行检修。

  使用注意事项

1. 保持清洁。
