压力变送器现场应用实例

一、压力变送器工作原理

       压力变送器的工作原理基于传感器内部的压敏元件。当受到外界压力作用时，压敏元件会发生形变，进而改变其电阻值或电容值等电学参数。这些变化被压力变送器内的电路所检测，并通过特定的算法处理，将压力信号转换为标准的电信号输出，如4-20mA电流信号或0-10V电压信号等。这一转换过程使得压力变送器能够将非电量的压力信号转换为易于处理和传输的电信号，从而实现对压力的测量和控制。

二、压力变送器分类

      压力变送器可以从多个角度进行分类，主要包括以下几种：

   2.1按传感器类型分类：

1. 电阻应变片压力变送器

2. 半导体应变片压力变送器

3. 压阻式压力变送器

4. 电感式压力变送器

5. 电容式压力变送器

6. 单晶硅谐振式压力变送器

   2.2按测量类型分类：

1. 压力变送器：直接测量介质的压力。

2. 差压变送器：测量两个点之间的压力差。

   2.3按材质分类：

1. 电阻式压力变送器

2. 电容式压力变送器

   2.4按耐腐蚀性分类：

1. 一般性压力变送器

2. 耐腐蚀性压力变送器

   2.5按量程分类：

1. 小量程压力变送器

2. 常规量程压力变送器

三、压力变送器选型

   在选型过程中，需要考虑以下因素：

1. 测量范围：先确定系统中测量压力的最大值，并选择一个具有比最大值还要大1.5倍左右的压力量程的变送器，以确保测量的准确性和稳定性。

2. 精度要求：根据应用场合对测量精度的要求，选择合适的压力变送器。高精度测量要求采用先进的传感技术和精确的校准方法。

3. 介质特性：考虑被测介质的温度、腐蚀性、黏度等特性，选择与之相匹配的材质和结构的压力变送器。

4. 工作环境：考虑工作环境中的温度、湿度、振动等因素，选择具有相应防护等级和稳定性的压力变送器。

5. 输出信号：根据系统控制器或显示器的要求，选择合适的输出信号类型，如4-20mA电流信号或0-10V电压信号等。

四、压力变送器应用场合

       压力变送器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。它主要用于测量流体、气体或液体的压力，并将压力值转化为电信号输出，实现对压力的精确测量和控制。在石油、石化、化工行业中，压力变送器与节流装置配套，提供精确的流量测量与控制；在电力、城市煤气等行业中，要求高稳定度和高精度的测量等场所也广泛使用压力变送器。（来源：手机搜狐网）

五、压力变送器安装和使用注意事项

   安装注意事项

1. 安装位置：确保压力变送器的安装位置便于维护和校准，同时避免受到强烈的振动和冲击。

2. 接口密封：安装过程中要确保所有接口密封良好，防止介质泄漏影响测量精度和变送器寿命。

3. 电气连接：按照说明书正确连接电源线和信号线，避免接错或短路导致设备损坏。

4. 接地处理：对于需要接地的压力变送器，要确保接地良好，以提高设备的安全性和稳定性。

   使用注意事项

1. 定期检查：定期对压力变送器进行检查和维护，包括清洁、校准和更换损坏的部件等。

2. 避免过载：避免使压力变送器长时间处于超量程或超负荷工作状态，以免损坏设备。

3. 注意环境：在使用过程中注意环境温度、湿度和振动等因素对设备的影响，避免设备受潮、受热或受振导致性能下降。

4. 正确操作：按照说明书正确操作压力变送器，避免误操作导致设备损坏或测量误差。

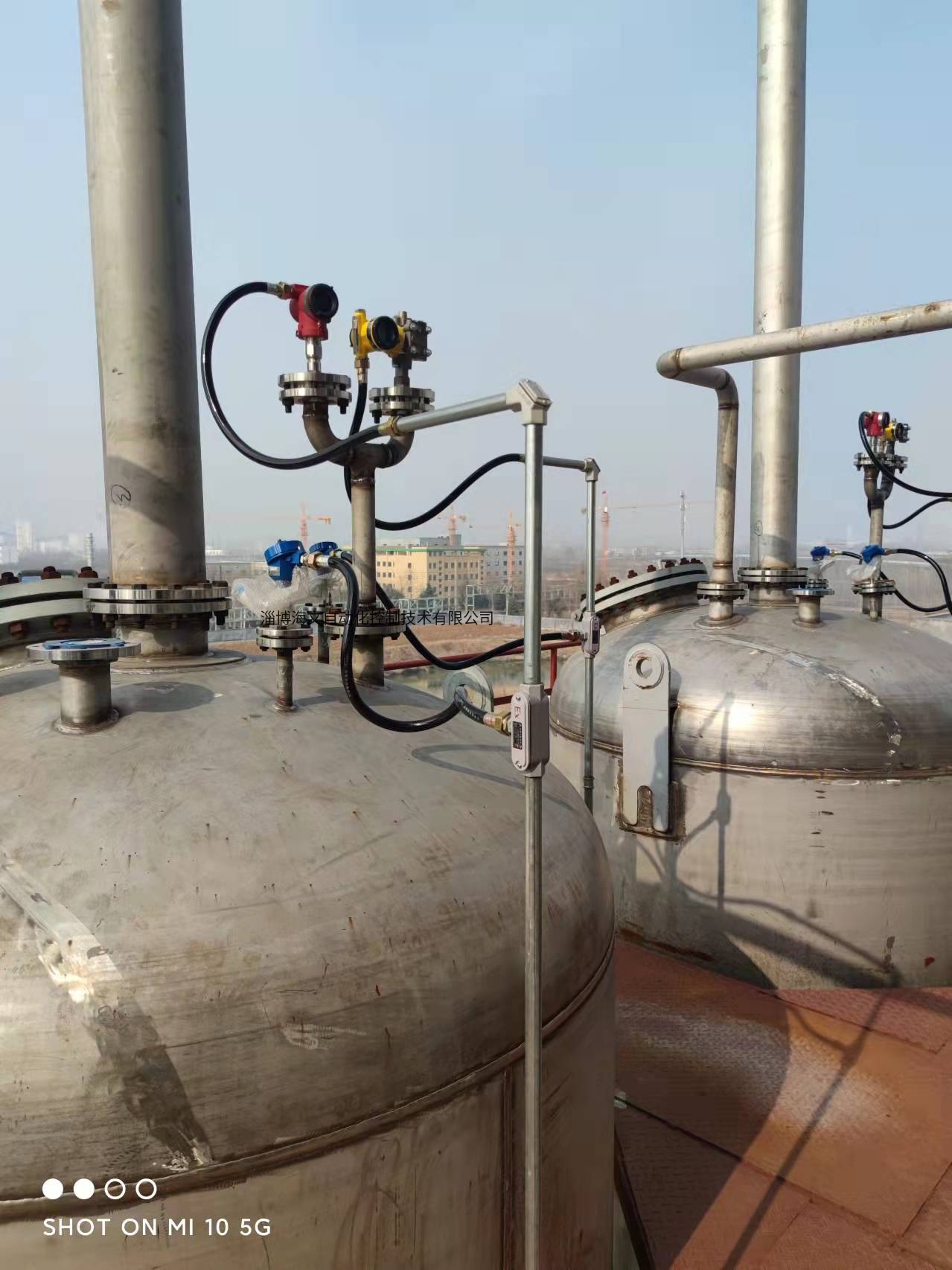

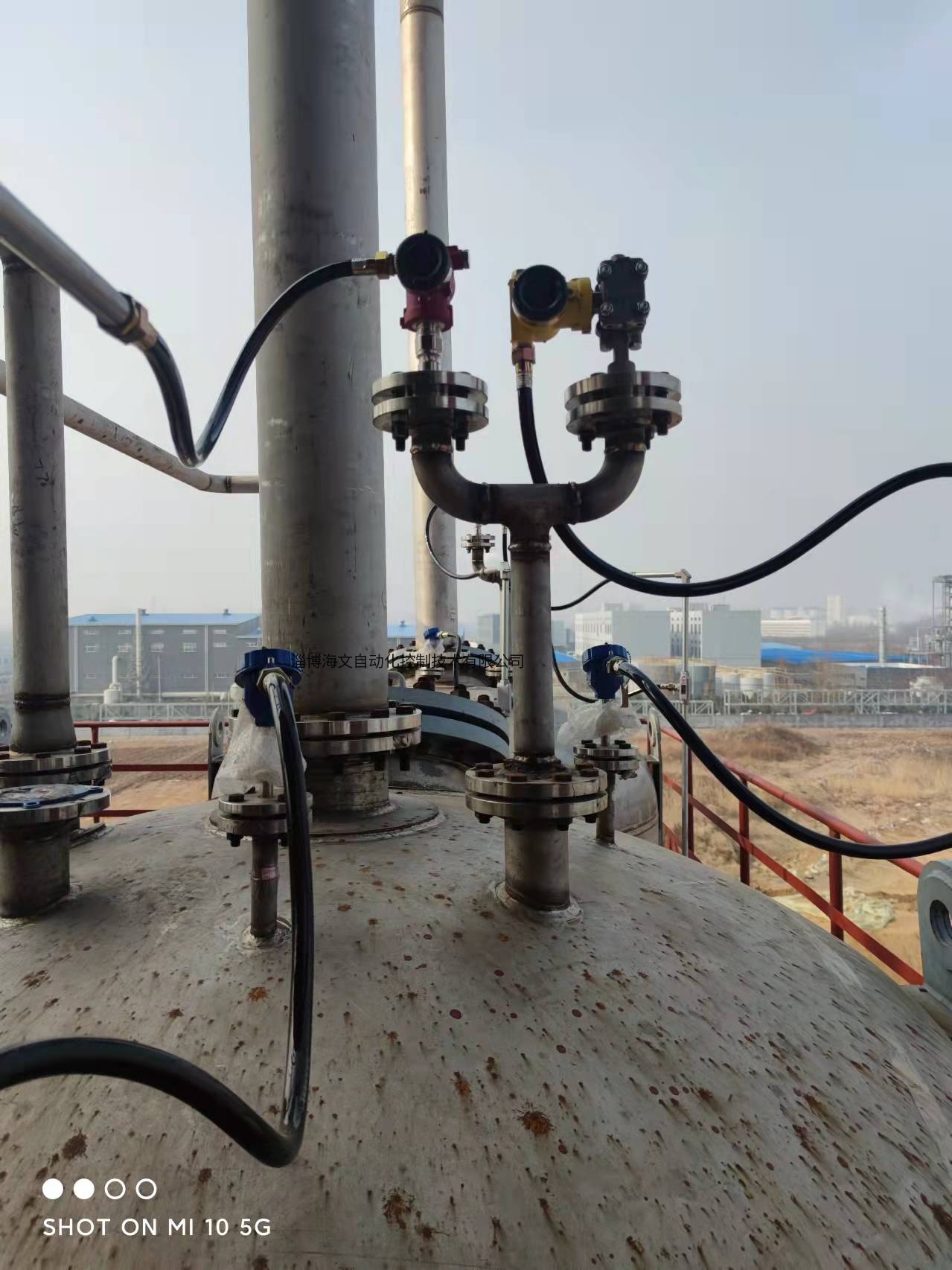

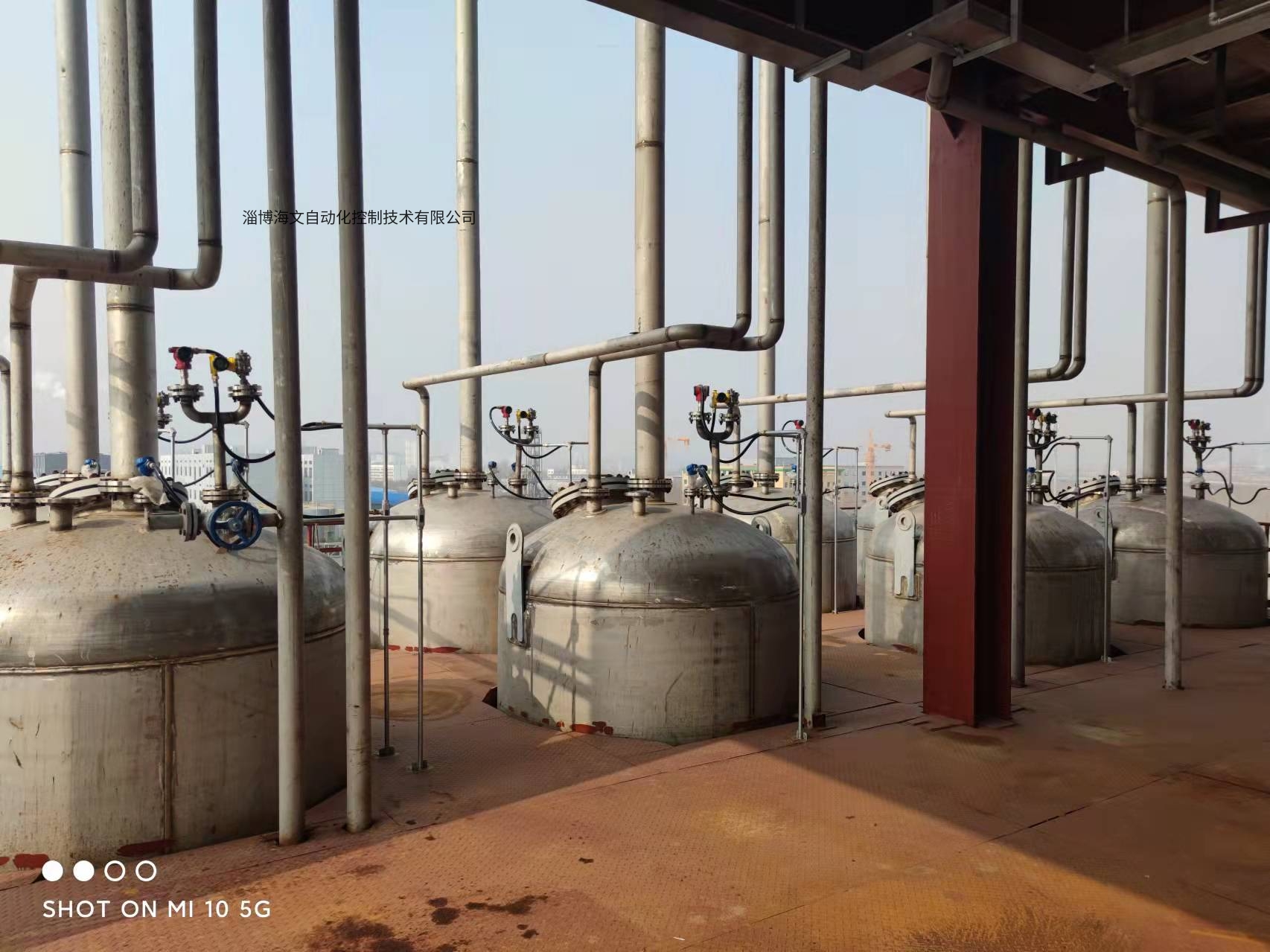

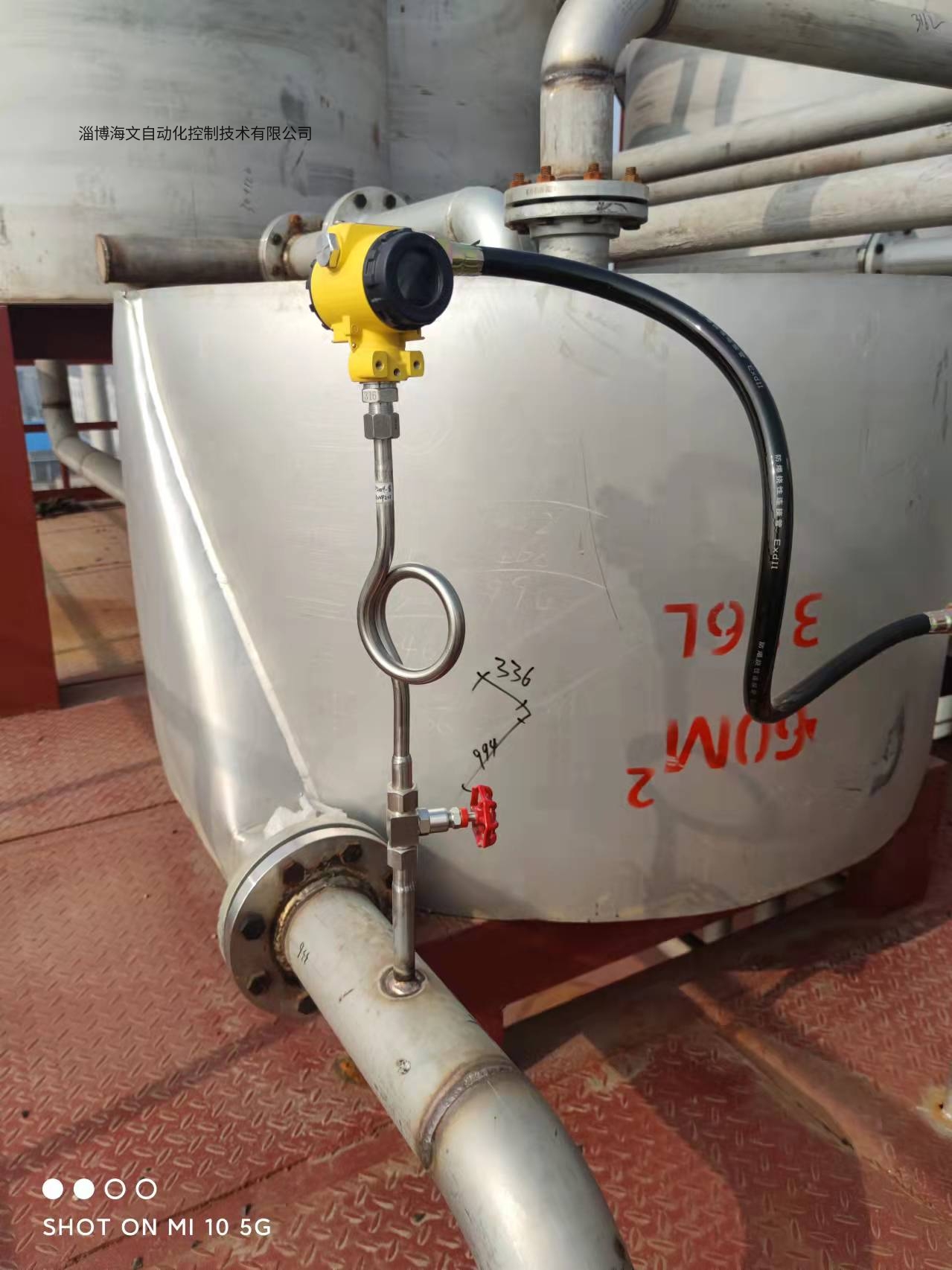

压力变送器现场应用实例图片如下：
