导波雷达液位计工作原理

一、导波雷达液位计工作原理

       导波雷达液位计的工作原理基于时域反射原理（TDR），它利用高频振荡器产生电磁脉冲，并沿导波电缆或导波杆向下传播。当这些脉冲遇到被测介质表面时，部分脉冲会反射回来形成回波。通过测量发射波和反射波之间的运行时间，可以计算出液位高度。具体地，使用公式t=2d/c（其中t是时间，d是距离，c是光速）来计算。雷达波以光速运行，其运行时间通过电子元件转换为物位信号。探头发出的高频脉冲沿着电缆或导波杆传播，当脉冲遇到物料表面时反射回接收器，接收器将距离信号转换为物位信号进行显示、报警或操作。

二、导波雷达液位计分类

   根据导波雷达液位计探头结构的不同，主要可分为以下三种类型：

1. 单杆（缆）式：探头部分由金属硬杆或多股钢缆构成，结构最简单，但信号传输效率相对较低。适用于粘度较大、泡沫、挂料或结垢的工况，可测量液体或散状固体。

2. 双杆（缆）式：探头部分有两根杆，也是由金属硬杆或多股钢缆构成。主要应用于粘度较大且有少量挂料的工况，其平行的导体结构设计方案没有同轴式设计方案灵敏度高，但能够更精确地测量易挂料或结垢的被测介质。

3. 同轴式：主要应用于清洁的低粘度液体，是所有类型传感器中性能最好的。但由于其敏感的密闭电磁场设计，不适用于有挂料、结垢和泡沫工况的液位测量。

三、导波雷达液位计选型

   在选型过程中，需要考虑以下几个主要因素：

1. 测量范围：根据实际需求确定液位计的测量范围。

2. 介质特性：包括介质的介电常数、电导率、粘度、温度等，这些特性会影响液位计的测量精度和稳定性。

3. 工作环境：考虑工作环境中的温度、压力、湿度、振动等因素，选择具有相应防护等级和稳定性的液位计。

4. 精度要求：根据应用场合对测量精度的要求，选择合适的液位计。

5. 安装和维护：考虑液位计的安装难度和维护便利性，选择易于安装和维护的型号。

四、导波雷达液位计应用场合

   导波雷达液位计具有高精度、高稳定性、非接触式测量等优点，因此被广泛应用于各个领域。主要应用场合包括：

1. 石油化工行业：用于化工设备、贮罐和储罐等容器的液位和密度测量。

2. 食品加工行业：用于食品储存罐及输送管路的液位监测及控制。

3. 水处理行业：用于水处理设备中水的监测和计量。

4. 其他行业：如制药、农业、纺织、造纸、印刷以及汽车制造等领域也有广泛应用。

五、导波雷达液位计安装和使用注意事项

   安装注意事项

1. 安装位置：确保液位计的安装位置能够准确反映被测介质的液位。探头的轴线应垂直于被测介质表面，避免倾斜导致测量误差。

2. 避免干扰：保证液位计与进料口、容器内壁或旁路管保持一定的距离，避免产生虚假反射。同时，避免仪表探头下方有明显障碍物，保证测量范围。

3. 导波管安装：对于液位或界位波动较大、干扰因素大的工况，应安装导波管以防扰动。

4. 电气连接：按照说明书正确连接电源线和信号线，确保电气连接可靠。

   使用注意事项

1. 定期检查：定期对液位计进行检查和维护，包括清洁探头、检查电缆和连接器等部件是否完好。

2. 避免过载：避免使液位计长时间处于超量程或超负荷工作状态，以免损坏设备。

3. 注意环境：在使用过程中注意环境温度、湿度和振动等因素对设备的影响，避免设备受潮、受热或受振导致性能下降。

4. 正确操作：按照说明书正确操作液位计，避免误操作导致设备损坏或测量误差。

      此外，对于带气相补偿功能的导波雷达液位计，在高温高压条件下使用时，应注意气相补偿功能的设置和校准，以确保测量数据的准确性。

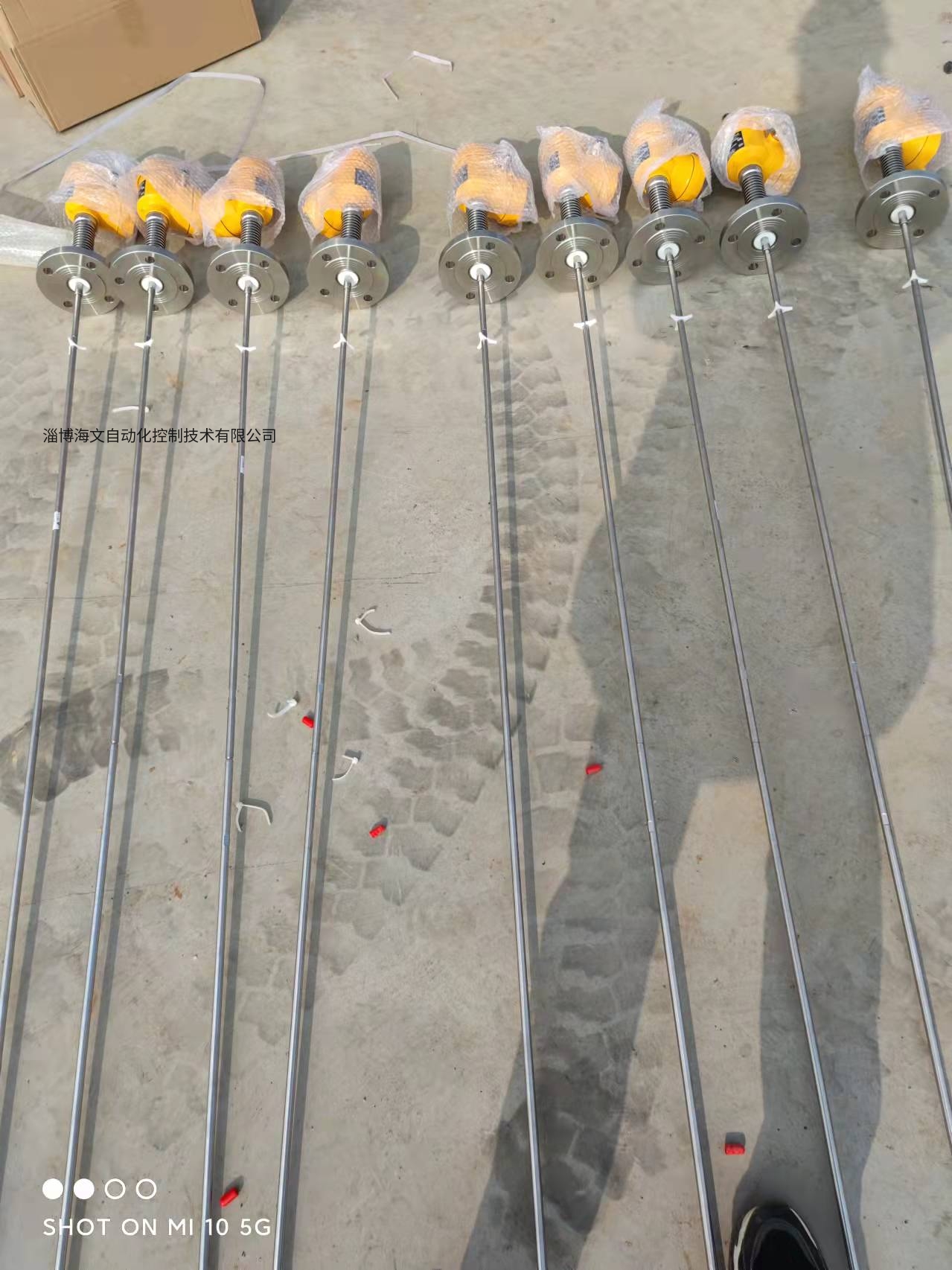

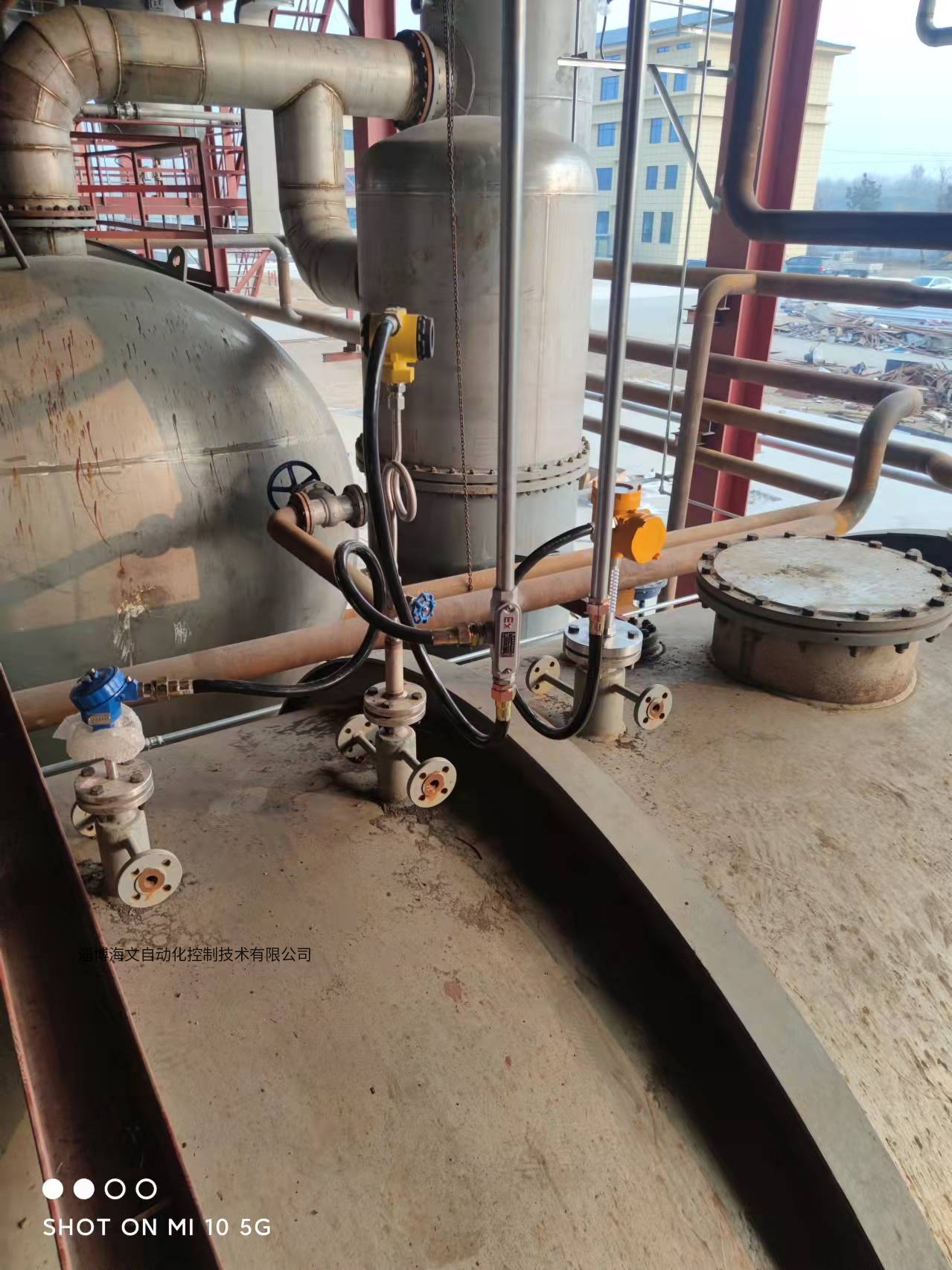

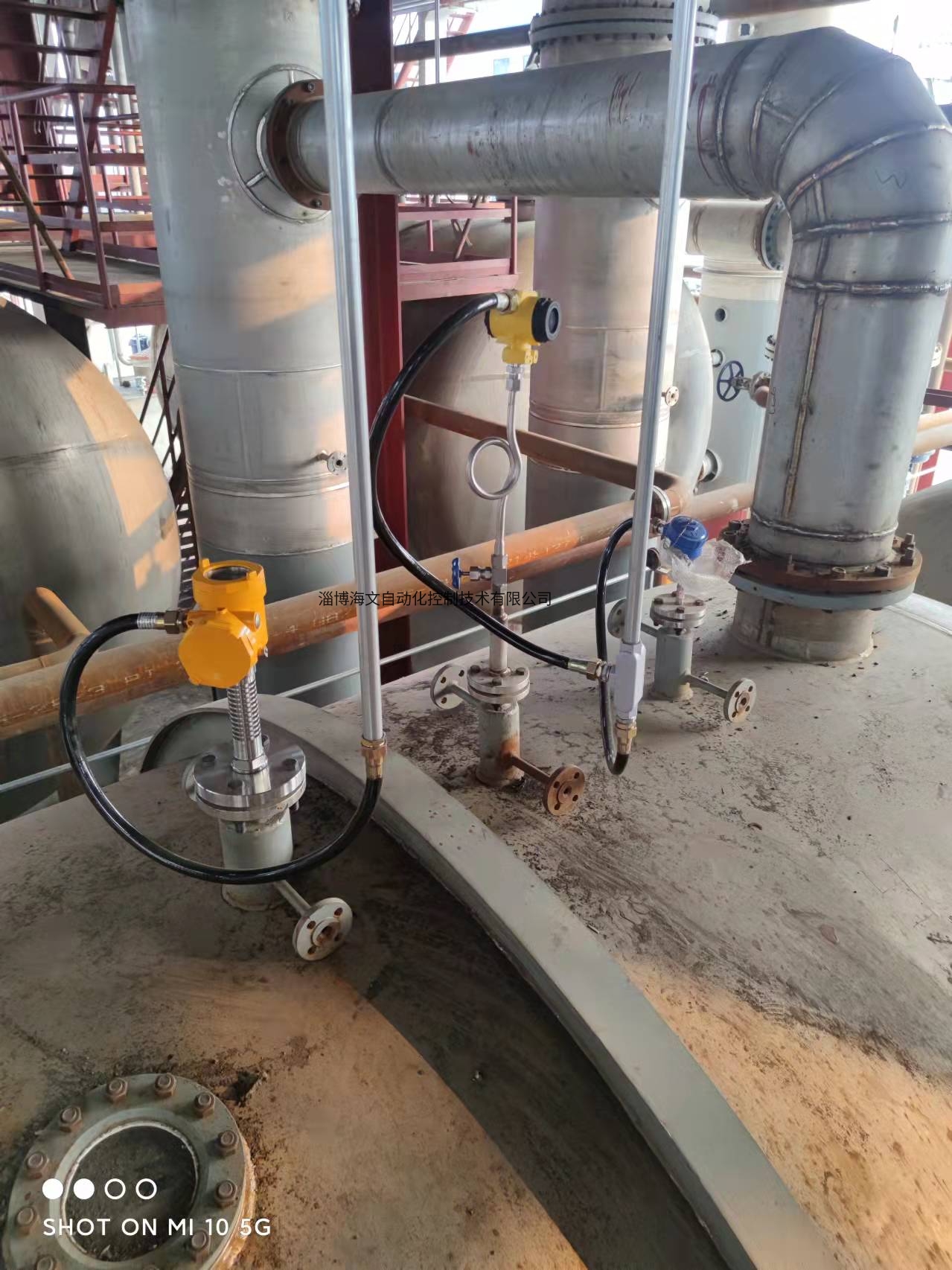

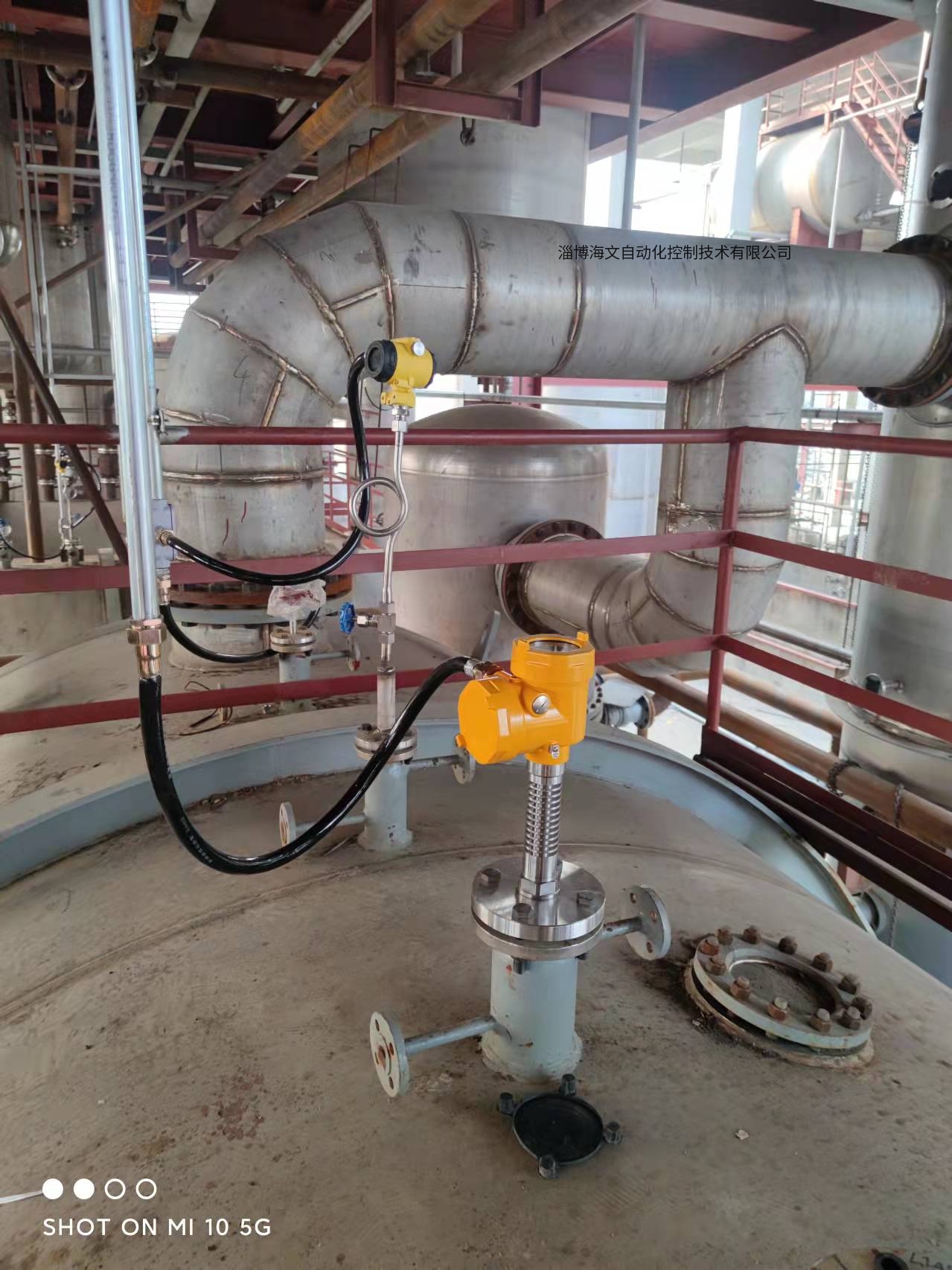

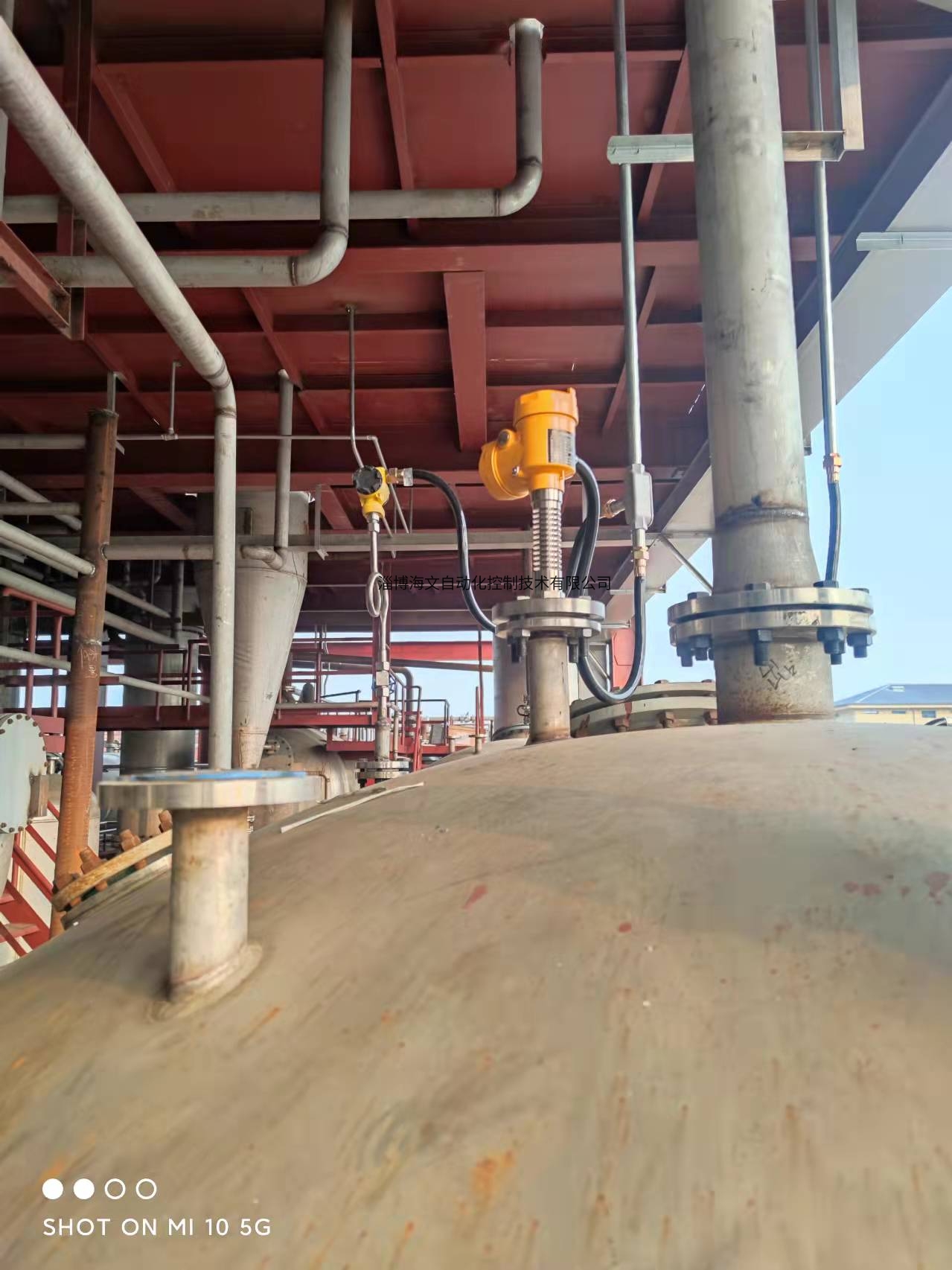

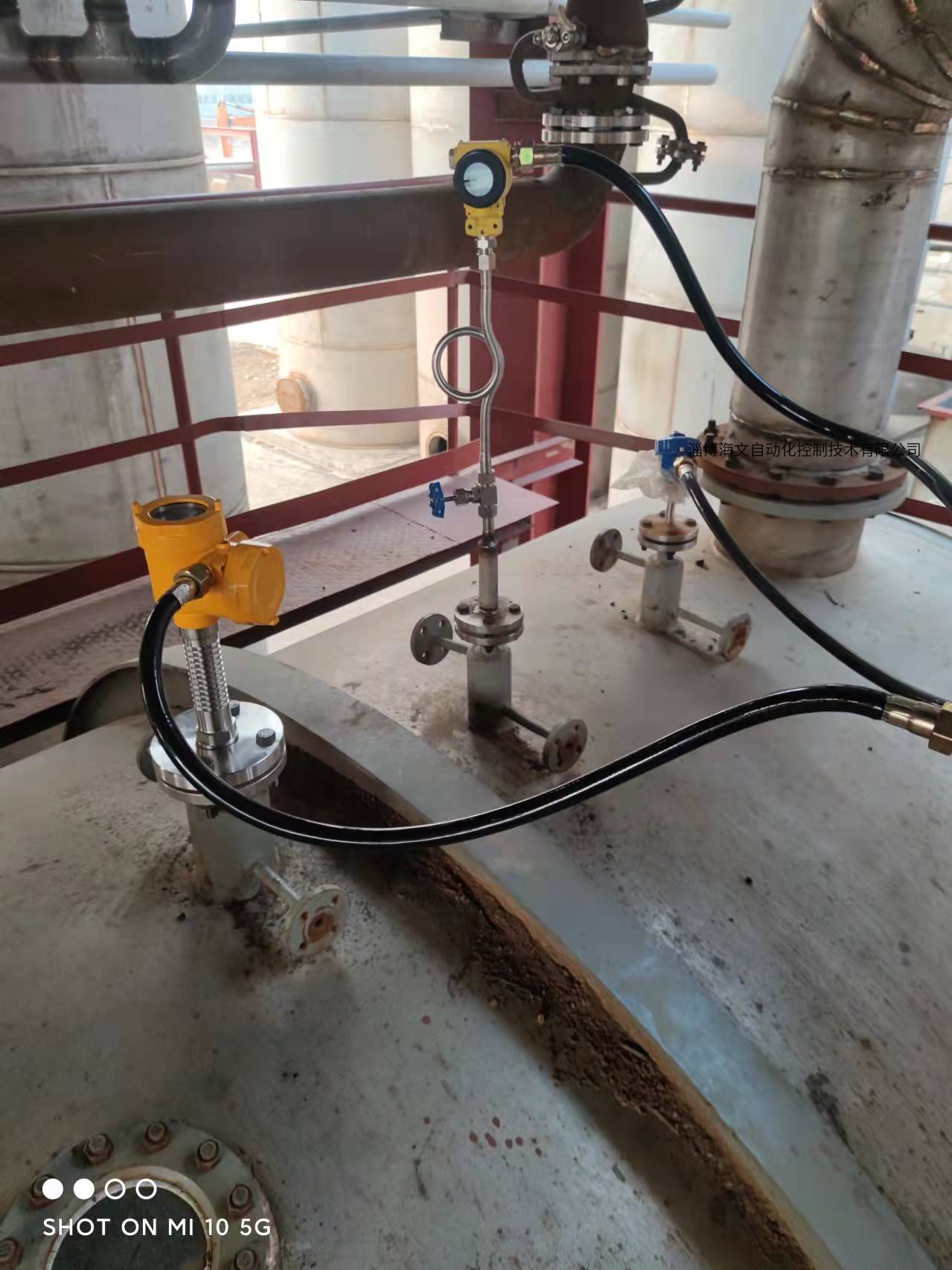

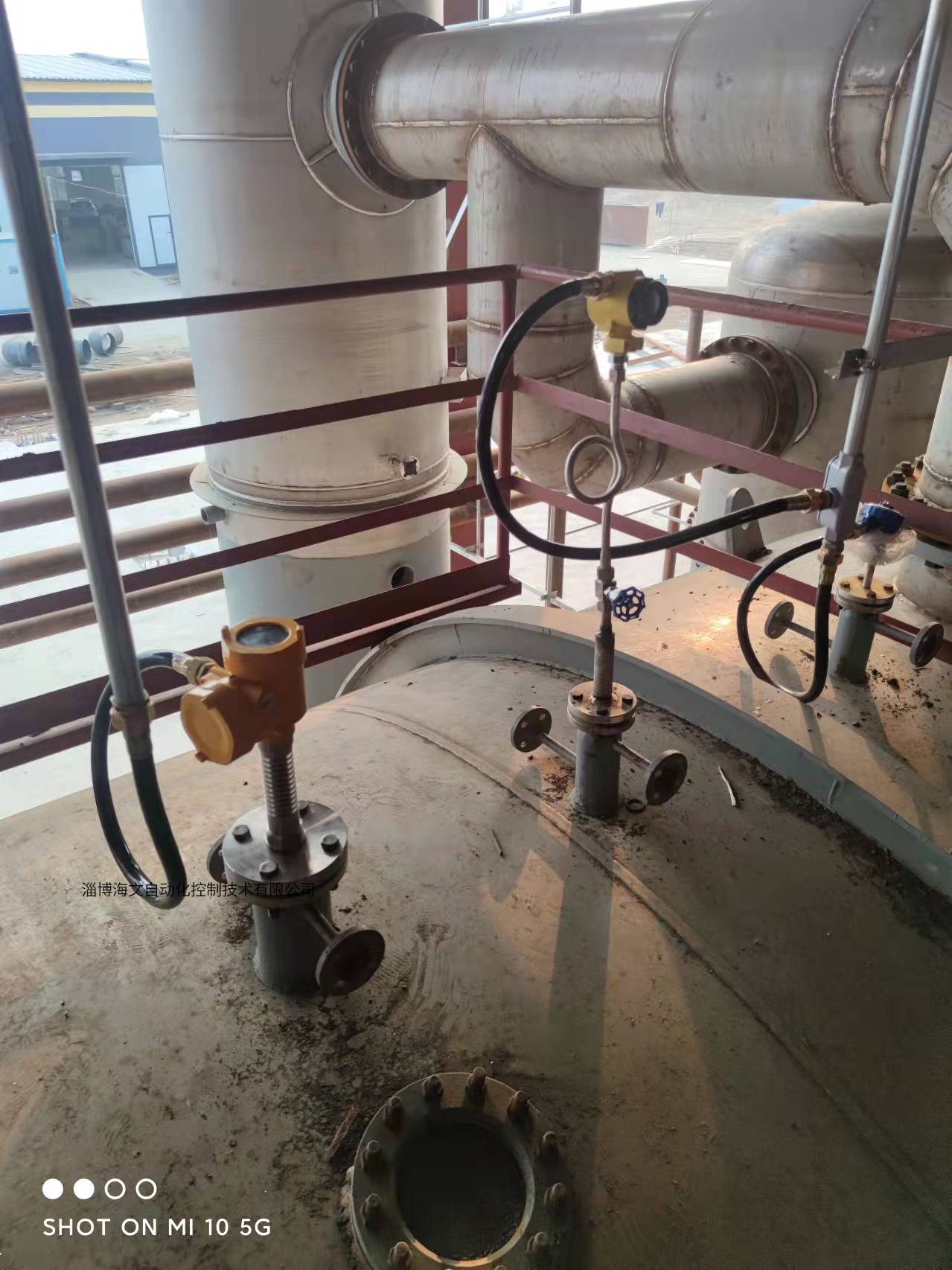

现场应用实例图片如下：
