音叉液位计应用简介

一、音叉液位计工作原理

       音叉液位计是一种利用音叉振动原理设计的液位开关，音叉液位计内部通过压电晶体谐振来带动音叉振动。当音叉未接触到物料时，它会以固有的频率振动。当音叉接触到液体、粉末、颗粒状固体等介质时，由于阻尼作用，音叉的振动会迅速降低，同时其频率与相位也会发生明显变化。这一变化会被音叉液位计内部的灵敏电子电路检测到，并经过处理后产生开关信号输出。通过监控音叉的振动状态，可以实现对液位的高低位监测和控制。

二、音叉液位计分类

       音叉液位计通常根据其功能和应用场景进行分类，但并没有明确的分类标准将其划分为多个具体类型。不过，从更广泛的角度来看，液位计可以根据其测量原理、智能化程度、准确度、防爆特性等进行分类。但具体到音叉液位计，它主要是一种基于振动原理的开关式液位计。

三、音叉液位计选型

   在选型过程中，需要考虑以下几个关键因素：

1. 测量介质：了解被测介质的性质，如密度、粘度、腐蚀性、导电性等，以确保音叉液位计与介质兼容。

2. 测量范围：根据实际需要确定液位计的测量范围，以便选择合适的探头长度。

3. 安装环境：考虑安装现场的环境条件，如温度、压力、湿度、振动等，以确保液位计能在恶劣环境中稳定工作。

4. 输出方式：根据控制系统的需求选择合适的信号输出方式，如继电器输出、PNP/NPN输出等。

5. 防爆要求：对于易燃易爆场合，必须选择具有防爆特性的音叉液位计。

四、音叉液位计应用场合

   音叉液位计因其简单实用、信号输出稳定、维护量小、灵敏准确等特点，被广泛应用于各种工业场合，包括但不限于：

1. 石油、化工、医药等行业的储罐、反应釜等容器的液位监测。

2. 食品、饮料等行业的生产过程中的液位控制。

3. 污水处理、环保等领域的液位监测。

4. 液化天然气（LNG）输送管道、泵保护系统等特殊场合的液位控制。

五、音叉液位计安装和使用注意事项

   安装注意事项

1. 安装位置：选择合适的安装位置，避免将音叉液位计安装在容易受到物理损坏、高温或腐蚀性环境中。同时，要确保音叉能够完全接触到被测介质。

2. 安装角度：安装时应与水平向下成20°夹角，以增加感应灵敏度并减小下料冲击。

3. 过程连接：根据现场需求选择合适的过程连接方式（如螺纹连接、法兰连接）及其规格型号。

4. 电缆入口：确保电缆入口密封良好，防止水分和灰尘进入。

5. 保护挡板：若音叉液位计靠近入料口安装，建议在开关上方200mm处加装保护挡板以减少下料损坏。

   使用注意事项

1. 定期检查：定期对音叉液位计进行检查和维护，包括清洁探头、检查电缆和连接器等部件是否完好。

2. 避免过载：避免使音叉液位计长时间处于超量程或超负荷工作状态。

3. 注意环境：在使用过程中注意环境温度、湿度和振动等因素对设备的影响。

4. 正确操作：按照说明书正确操作音叉液位计，避免误操作导致设备损坏或测量误差。

5. 安全操作：在操作音叉液位计时遵循相关的安全操作规程，确保人身和设备安全。

6. 故障诊断：如果发现音叉液位计出现异常工作或故障，应及时进行诊断并按照说明书中的指引采取正确的处理措施。

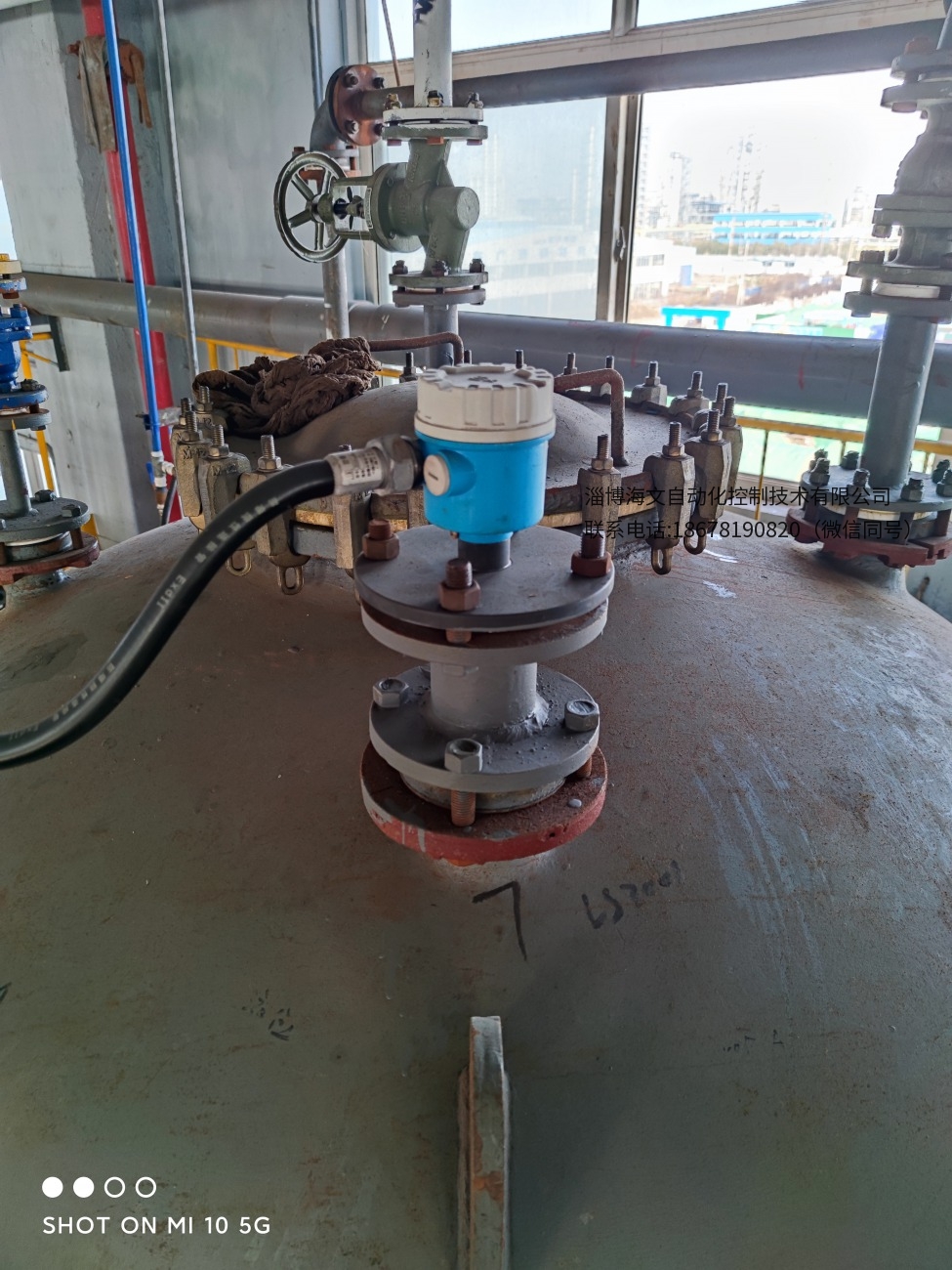

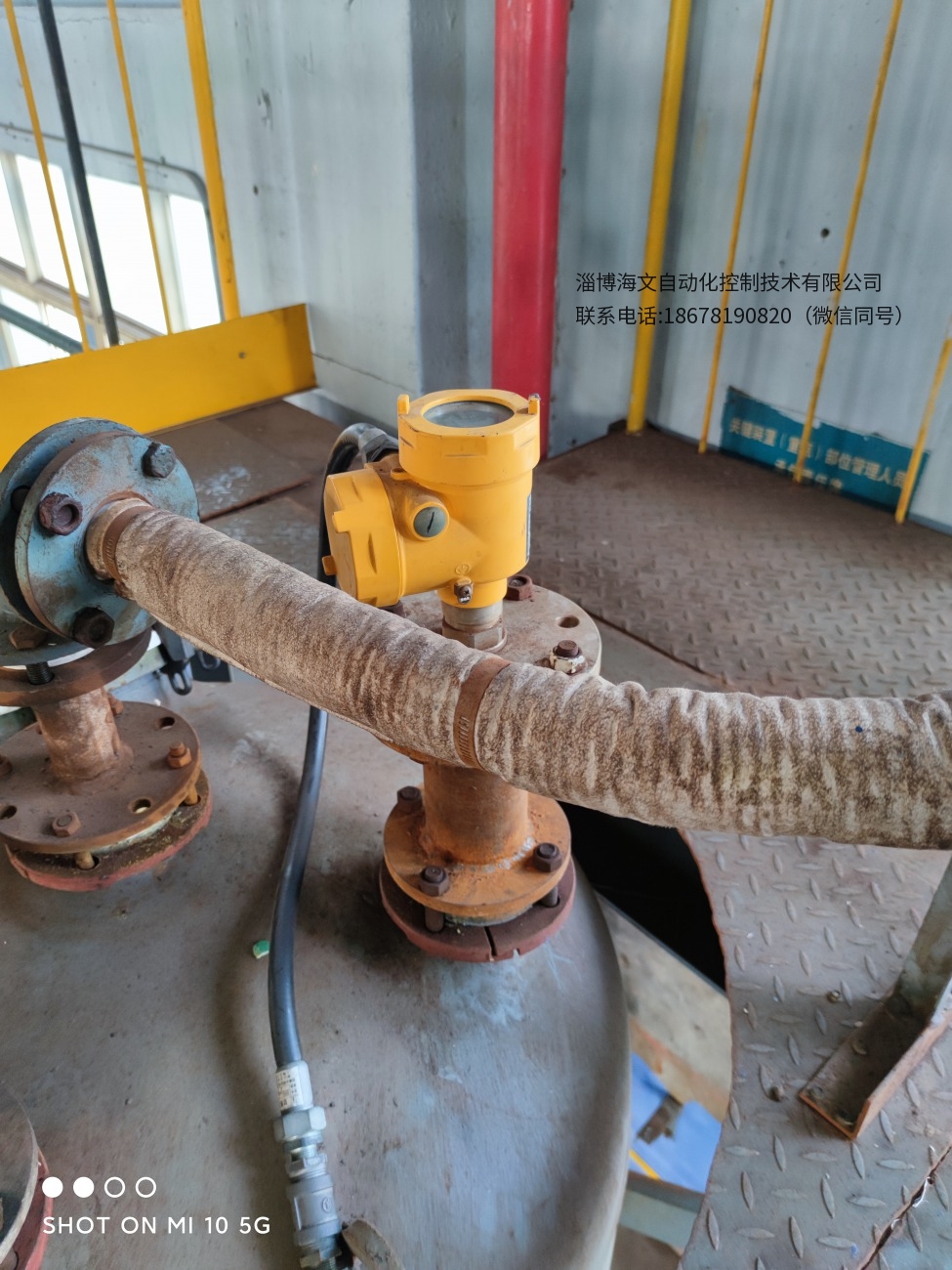

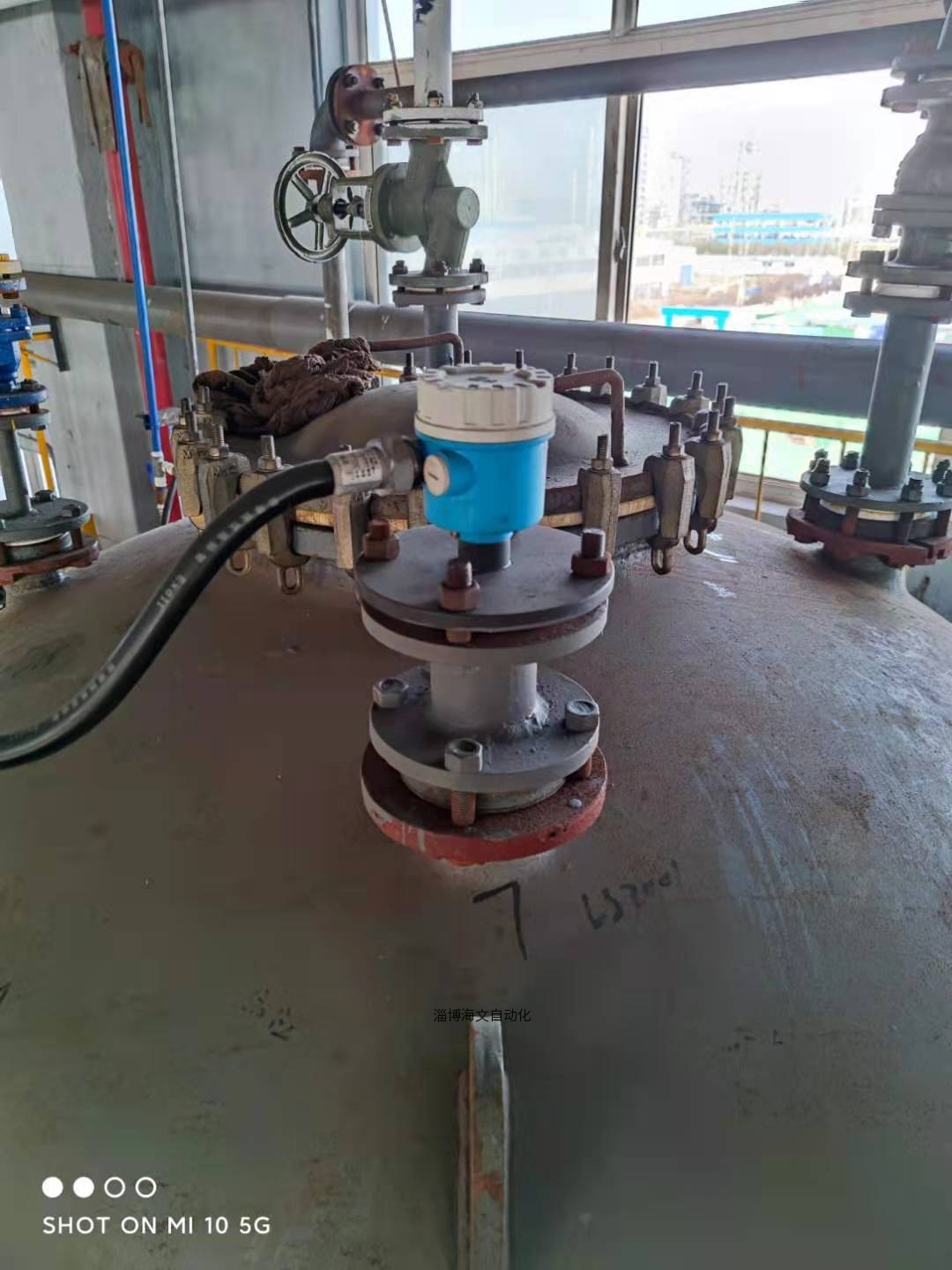

现场应用实例图片如下：
