称重模块系统应用

一、称重模块系统工作原理

       称重模块系统的工作原理主要依赖于高精度传感器，这些传感器将物体的重量转化为可以测量的电信号。当物体放置在称重模块上时，传感器发生弹性形变，从而使阻抗发生变化，同时使用激励电压也发生变化，输出一个变化的模拟信号。这些模拟信号通过并联方式接入接线盒，根据各个称重模块的受力情况对称重模块的输出进行调节，然后将汇总的信号传输给称重显示终端，从而显示出准确的重量数据。这种装置不受安装条件和环境的影响，确保了传感器的稳定性和精度，避免了因安装原因造成的称重误差。

二、称重模块系统分类

   称重模块系统根据应用场合和受力特性的不同，主要分为动载称重模块和静载称重模块两大类：

1. 动载称重模块：主要用于承受水平作用力的机械装置，如流水线、滚道、输送带等。这类模块设计用于在动态环境中保持高精度和稳定性。

2. 静载称重模块：适用于侧向力小的称重场合，如储料斗、槽罐的重量检测。它们可以方便地安装在各种类型的容器上，提供稳定的重量测量。

三、称重模块系统选型

    在选择称重模块系统时，需要考虑以下几个方面的因素：

1. 数量选择：根据设备的支撑点数量选择合适的模块数量。例如，圆柱形容器一般采用三点支撑，矩形容器则通常为四个点支撑。

2. 容量选择：根据设备的重量和预期载荷来确定单个模块的容量。通常，单个模块的容量应大于等于设备总重量与预期最大载荷之和的一定比例（如1.5倍），以确保安全和精度。

3. 材料选择：根据使用环境（如有无腐蚀性物质、潮湿程度等）选择合适的材料。例如，在腐蚀性环境中，应选择不锈钢等耐腐蚀材料。

四、称重模块系统应用场合

   称重模块系统广泛应用于多个领域，包括但不限于：

1. 工业生产：在生产线上监测和控制产品质量，确保产品符合规定的重量标准。

2. 物流和运输：用于货物称重，帮助计算运输成本和负载平衡。

3. 商业零售：在超市、市场等零售场所与电子秤结合使用，计算商品重量和价格。

4. 医疗健康：在医疗保健领域用于测量病人体重等。

5. 液位指示：在需要精确测量液位的场合，如化工储罐等，利用称重模块系统进行液位指示。

五、称重模块系统安装和使用注意事项

   安装注意事项：

1. 安装位置：选择稳固、平整的安装面，避免安装在易摇晃或不稳定的表面上。

2. 稳定性：确保周围无松动物体或其他可能干扰称重的因素。

3. 连接线路：正确连接称重模块与电子设备，检查连接线是否完好无损。

4. 电源供应：提供符合要求的电源，避免电压或电流过高或过低。

5. 防护措施：根据环境需求采取适当的防护措施，如防尘、防水等。

6. 校准和调试：安装完成后进行校准和调试，确保称重模块的准确性和稳定性。

   使用注意事项：

1. 环境要求：避免在有震动、冲击、腐蚀性气体的环境中使用。

2. 避免超载：严格控制载荷，避免超载使用导致模块损坏。

3. 定期维护：定期检查和维护称重模块，清理表面灰尘和污物，保持连接线路良好状态。

4. 零点校准：定期进行零点校准，确保称重模块的准确度。长时间不使用再次使用前也需进行零点校准。

5. 正确操作：按照说明书正确操作称重模块系统，避免误操作导致故障或损坏。

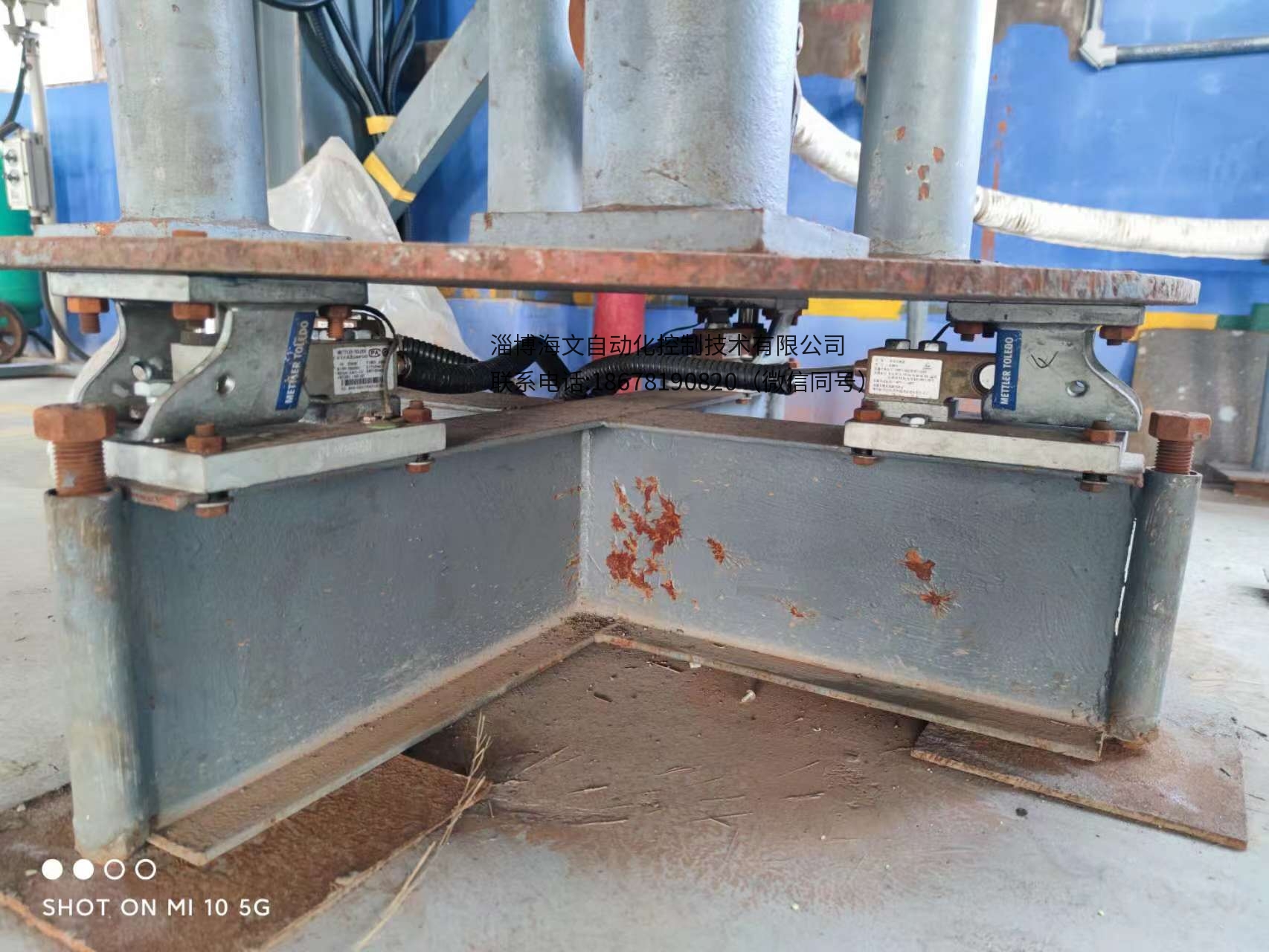

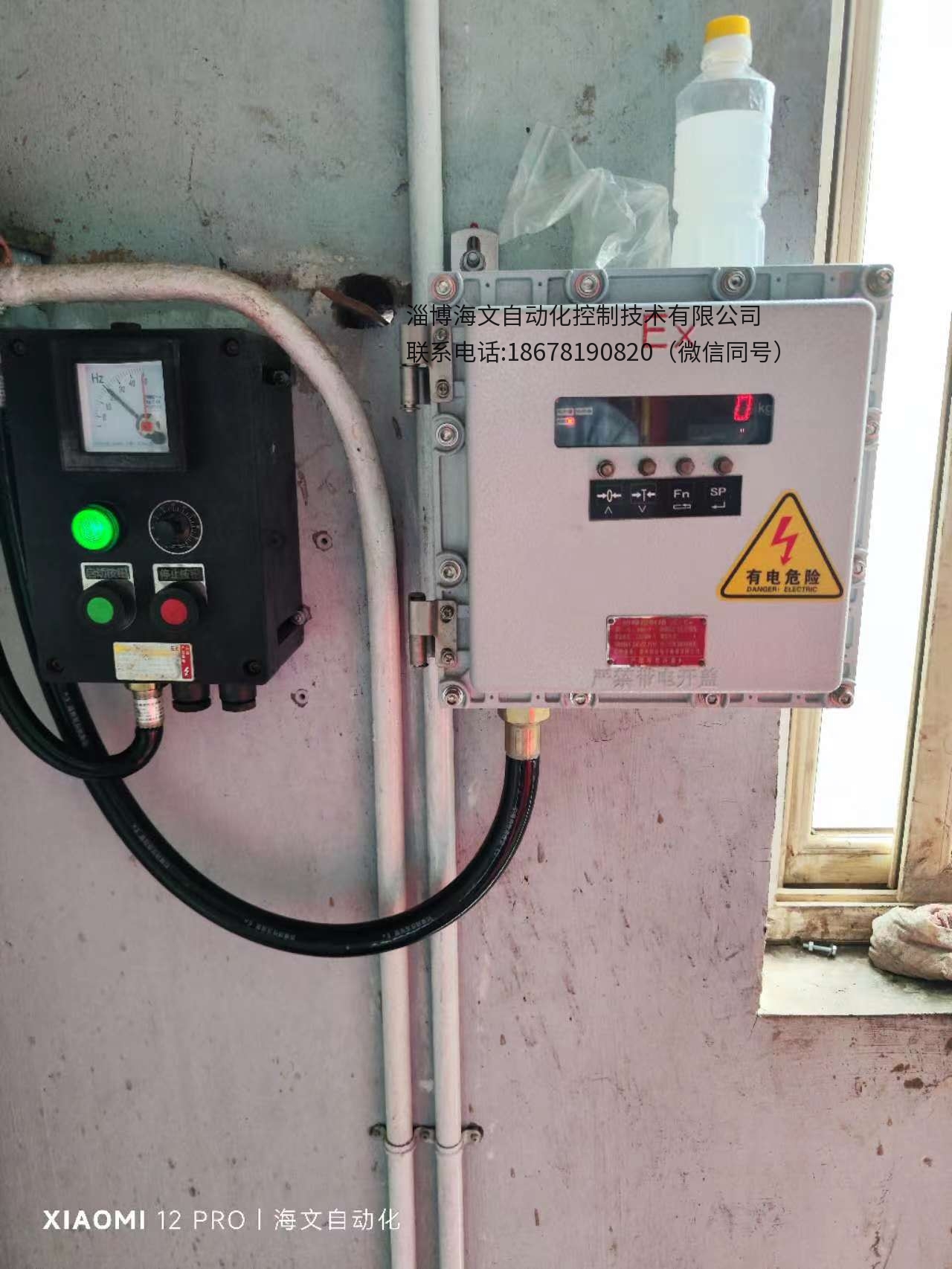

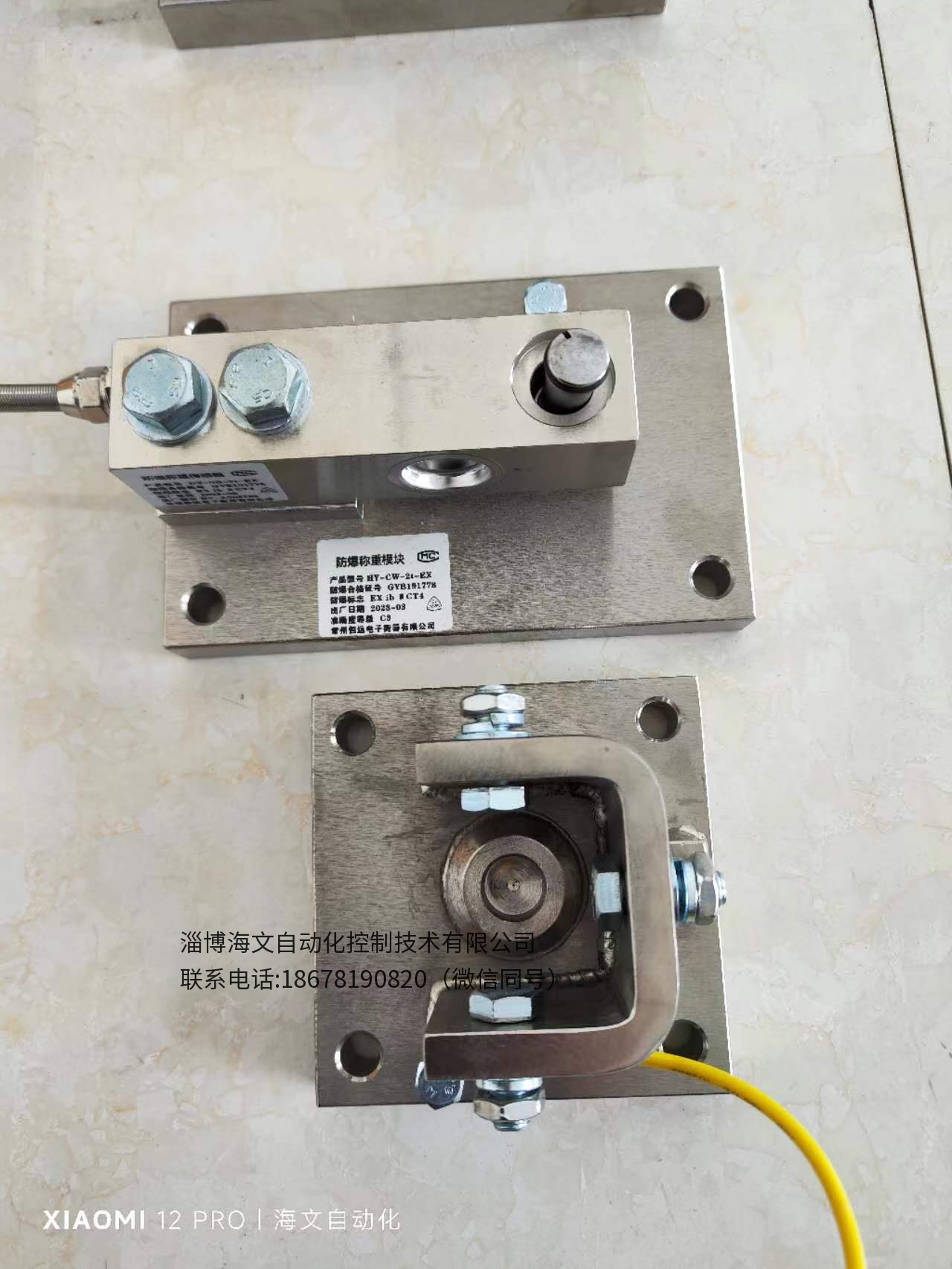

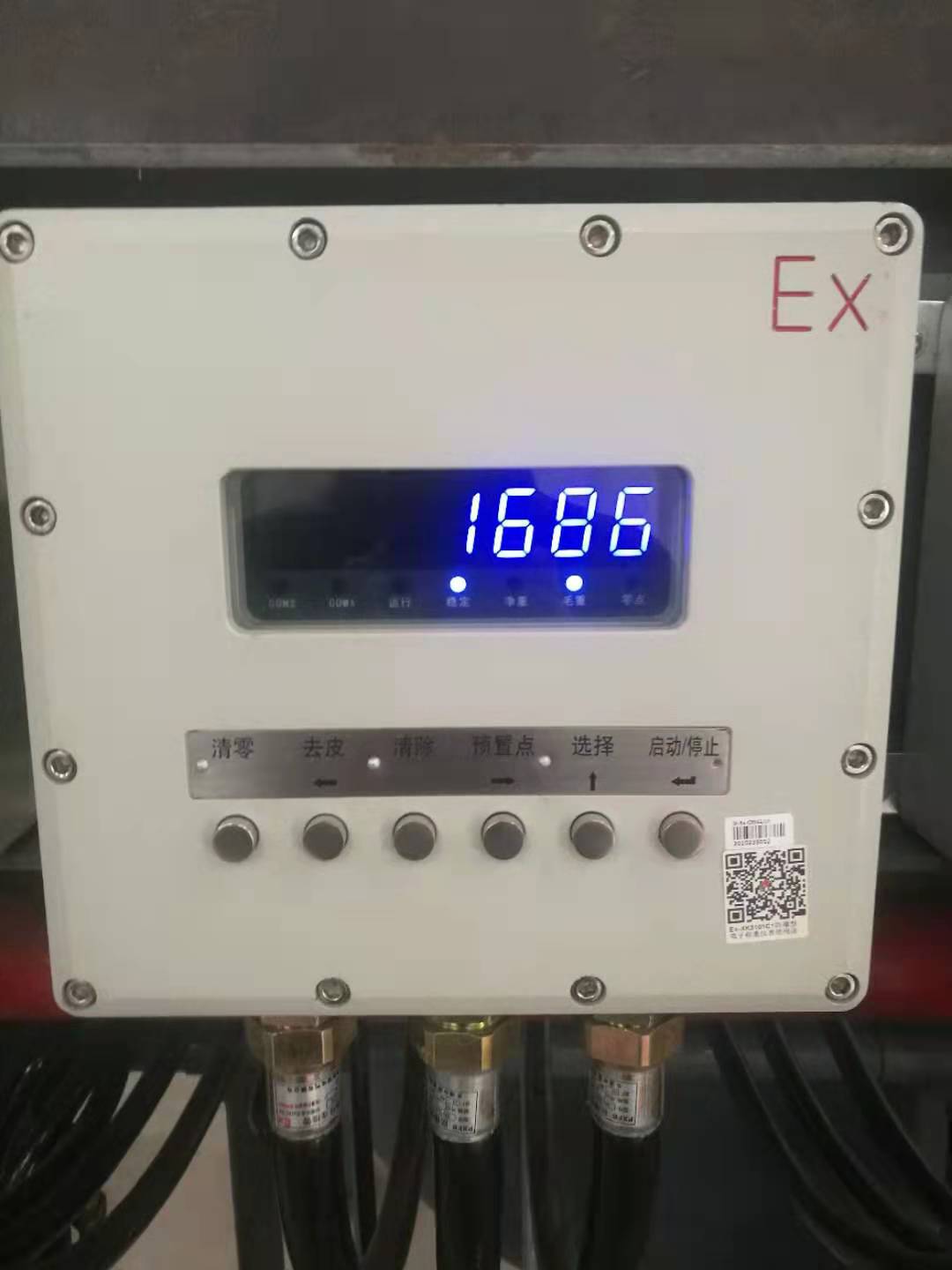

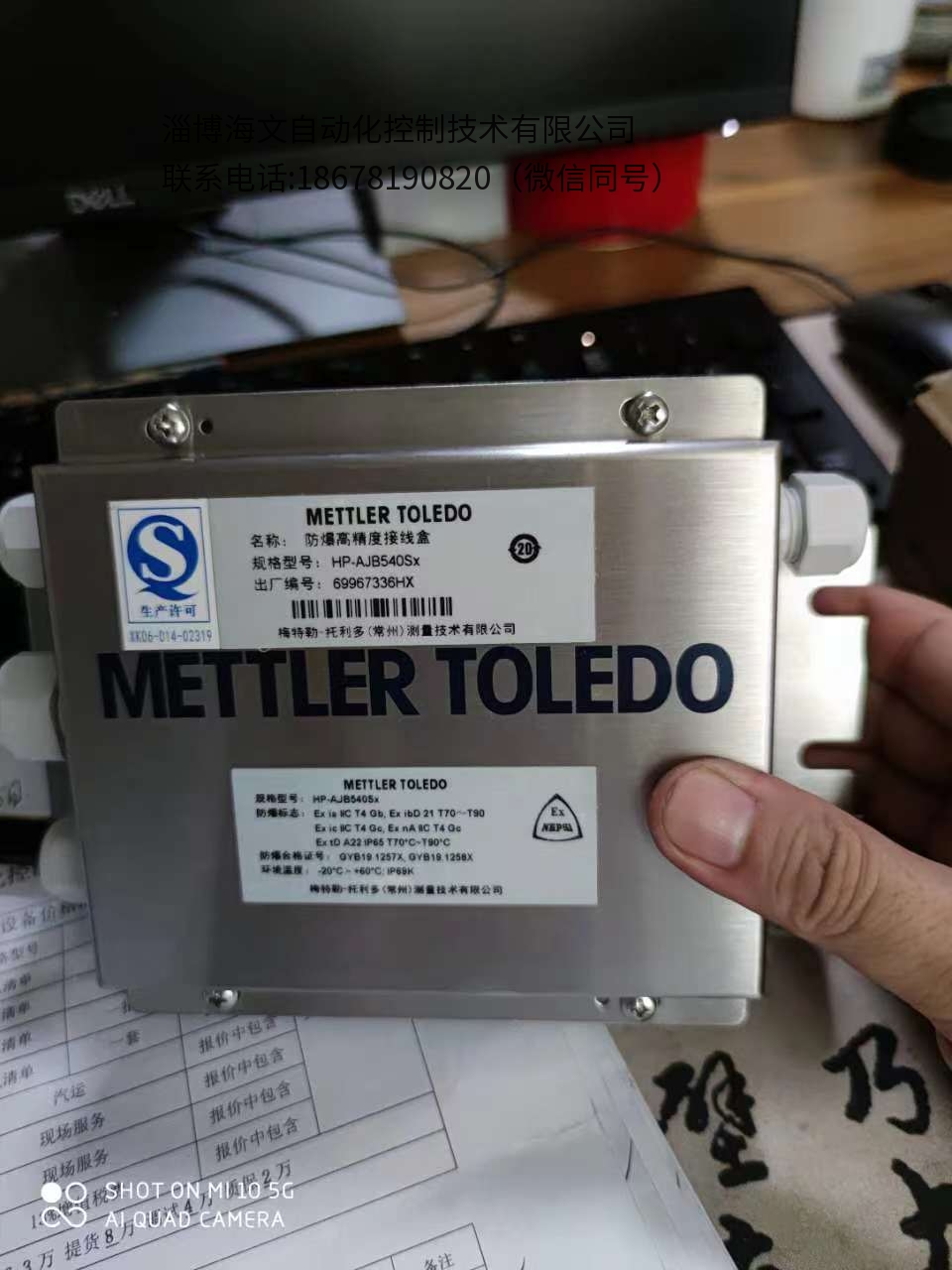

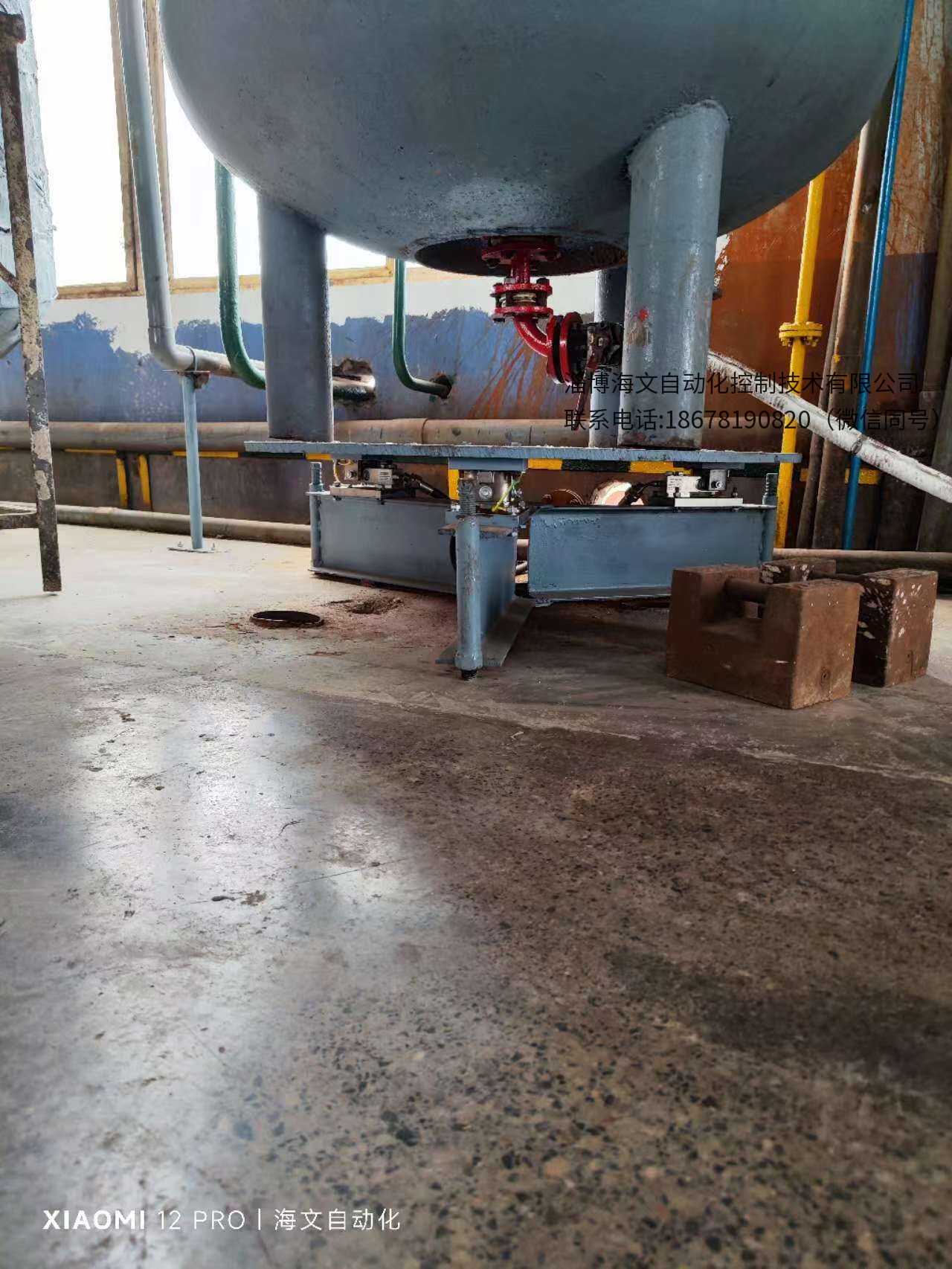

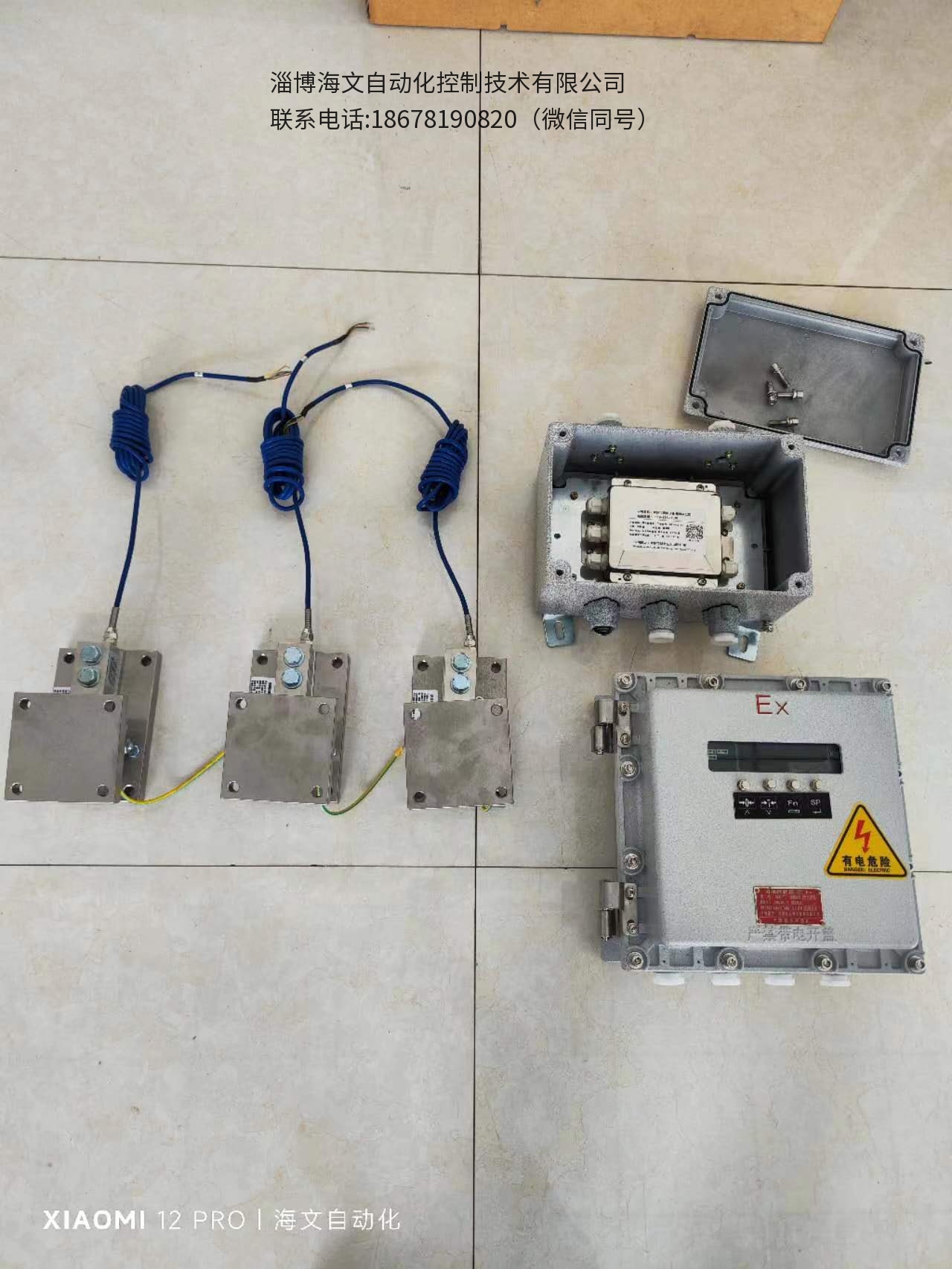

现场实际安装图片如下：
