80G连续调频雷达液位计工作原理

一、80G连续调频雷达液位计工作原理

       80G连续调频雷达液位计采用80GHz的调频连续波（FMCW）技术，通过发射高频电磁波并接收其从被测介质表面反射回来的信号来测量液位。具体工作原理如下：

1. 雷达液位计的天线发射调频连续波电磁波。

2. 电磁波在传播过程中遇到被测介质表面后被反射回来。

3. 反射波被天线接收，并与发射波进行比较，通过测量发射波与反射波之间的频率差和时间差，计算出电磁波传播的时间。

4. 利用电磁波传播速度与时间的乘积，计算出雷达天线到液面的距离，从而得出液位高度。

二、80G连续调频雷达液位计分类

       80G连续调频雷达液位计主要根据其工作频率、测量范围、精度、应用环境等特性进行分类。目前市场上常见的型号包括但不限于SCLD-8G系列、HR7380型等，它们各自具有不同的特点和适用范围。

三、80G连续调频雷达液位计选型

   在选型过程中，需要考虑以下几个主要因素：

1. 测量范围：根据实际需求确定液位计的测量范围，确保所选型号能够满足测量需求。

2. 测量精度：根据应用场合对测量精度的要求，选择具有相应精度的液位计。80G雷达液位计通常具有非常高的测量精度，如误差小于1mm。

3. 工作环境：考虑工作环境中的温度、压力、湿度、腐蚀性、粉尘等因素，选择具有相应防护等级和稳定性的液位计。

4. 安装条件：考虑安装位置的空间大小、是否易于安装和维护等因素，选择适合的型号。

四、80G连续调频雷达液位计应用场合

   80G连续调频雷达液位计由于其高精度、高稳定性、强穿透性和抗干扰能力，特别适用于以下场合：

1. 高温高压或高粉尘多搅拌空间的工况环境。

2. 需要大量程且需要高精度的测量需求，如水库、河道、油罐、化工储罐等。

3. 应对泡沫、粉尘等复杂工况的液位测量。

五、80G连续调频雷达液位计安装和使用注意事项

   安装注意事项

1. 安装位置：选择一个合适的安装位置，确保雷达波能无碍地传播，避免安装在有遮挡的地方，如管道、支架等。同时，要保证仪表垂直于水面安装，避免倾斜导致测量误差。

2. 固定方式：根据现场实际情况选择合适的固定方式，如支架固定等，并确保固定牢固可靠。

3. 电气连接：按照说明书正确连接电源线和信号线，确保电气连接可靠。对于室外安装的液位计，要做好防雷措施。

   使用注意事项

1. 定期检查：定期对液位计进行检查和维护，包括清洁探头、检查电缆和连接器等部件是否完好。特别是在有腐蚀性气体或液体的场合使用时，需要加装防腐外套并定期检查。

2. 避免过载：避免使液位计长时间处于超量程或超负荷工作状态，以免损坏设备。

3. 注意环境：在使用过程中注意环境温度、湿度和振动等因素对设备的影响，避免设备受潮、受热或受振导致性能下降。

4. 正确操作：按照说明书正确操作液位计，避免误操作导致设备损坏或测量误差。同时，要注意设置合理的量程和零点等参数，确保测量准确。

5. 校准和验收：在安装和调试完成后，需要进行校准和验收测试，确保液位计性能符合要求。在使用过程中也需要定期进行校准以确保测量准确。

       综上所述，80G连续调频雷达液位计是一种高精度、高稳定性的液位测量仪器，特别适用于复杂工况下的液位测量。在使用过程中需要注意安装位置、固定方式、电气连接等安装事项以及定期检查、避免过载、注意环境等使用事项。

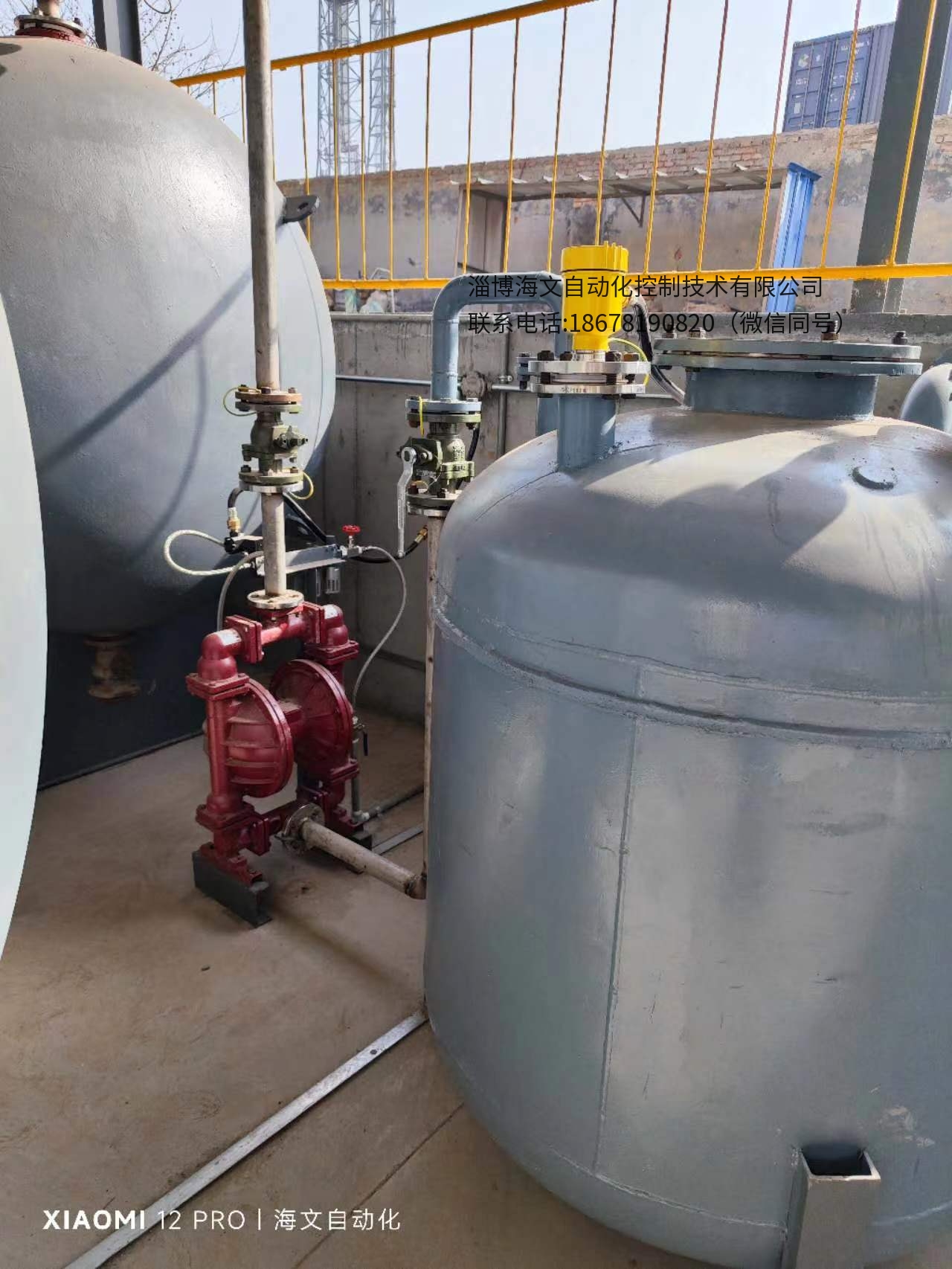

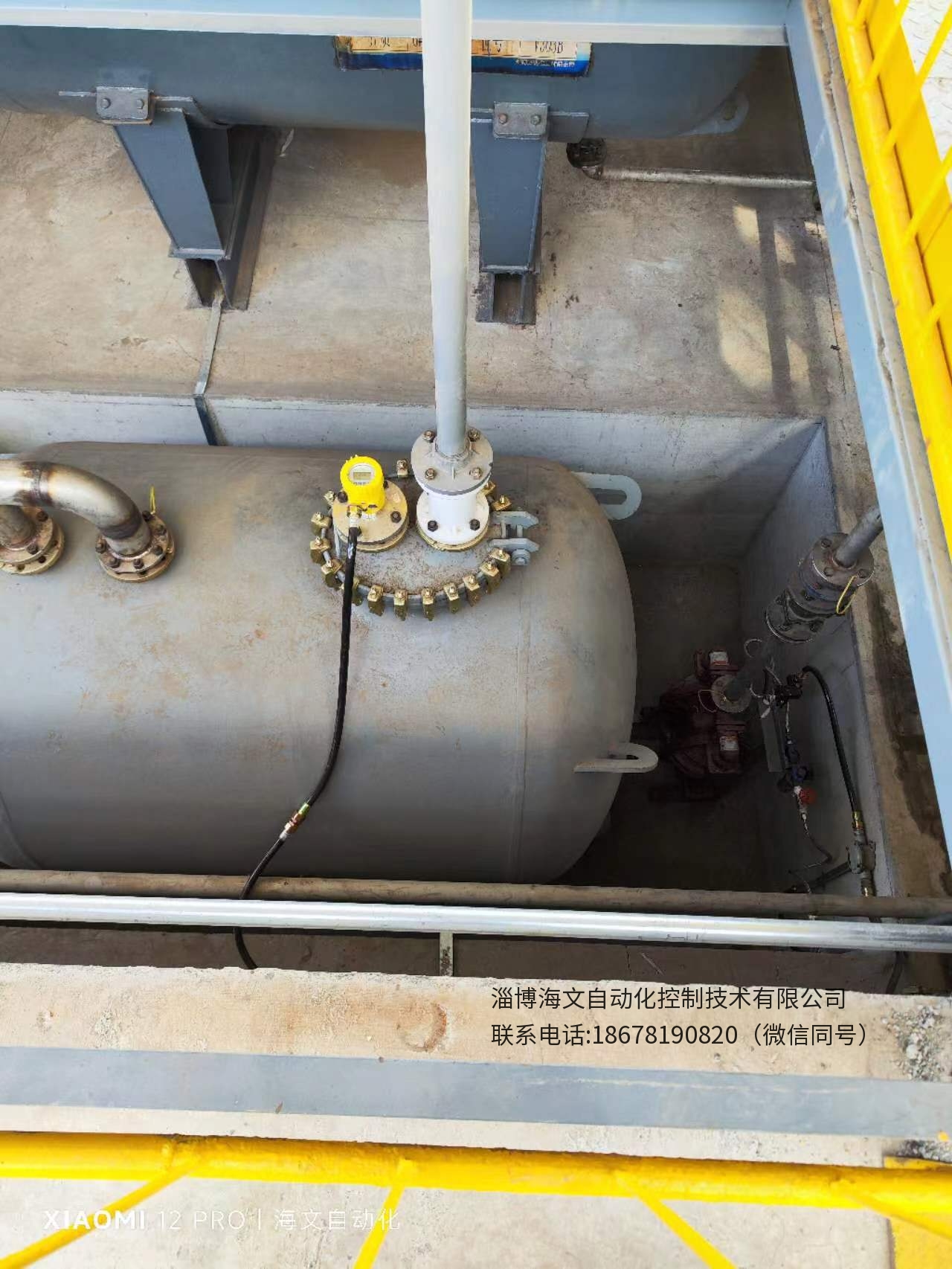

现场应用实例图片如下：
