涡街流量计应用实例

一、涡街流量计工作原理

       涡街流量计利用流体自然振荡的原理制成，具体来说是基于卡门涡街原理。当流体以足够大的流速穿过垂直于流体方向的柱状物时，若该物体的尺寸适当，则会在柱体的下游产生两列不对称且又有规律的漩涡，这些漩涡在柱体的侧后方产生、分开、形成漩涡列，即卡门涡街。涡街的个数，即涡街频率，与流体的流速成正比。因此，通过测量旋涡频率，就可以知道流体的流速，从而测出流体的流量。

二、涡街流量计的分类

   涡街流量计可以按照多种方式进行分类：

   2.1按连接方式分类：

1. 法兰连接型：涡街表体和法兰连成一体，安装方便，但对不同压力等级需要加工耐压等级不同的法兰。

2. 对夹式型：两端不带笨重的法兰，比较轻便，用户使用时可根据工作压力不同选用不同压力等级的法兰，用螺栓与之连接，然后将法兰直接焊接在管道上。

   2.2按检测技术分类：

1. 热敏式涡街流量计

2. 超声式涡街流量计

3. 电容式涡街流量计

4. 应力式涡街流量计

5. 应变式涡街流量计

6. 磁电（振动体）式涡街流量计

7. 光电与光纤式涡街流量计等

   2.3按使用目的或场所分类：

1. 防爆型涡街流量计

2. 高温型涡街流量计

3. 极低温型涡街流量计

4. 防腐型涡街流量计

5. 插入式涡街流量计

6. 质量型涡街流量计等

   2.4按结构形式分类：

1. 一体型涡街流量计：传感器与转换器集中成一体。

2. 远传型涡街流量计：传感器与转换器分离，适用于特殊工作条件，如高温条件下。

   2.5按仪表功能分类：

1. 常规型涡街流量计

2. 智能型涡街流量计（如智能温压补偿一体化涡街流量计）：集成了信号检测、信号处理与补偿运算、显示、通信等多种功能。

三、涡街流量计的选型

   在选择涡街流量计时，需要考虑多个因素，包括工况条件、流体性质、精度要求等：

1. 被测介质：涡街流量计普遍适用于气体、液体、蒸汽等介质，但不适合测量粘度过大的介质，如一些高粘度油类比如重油。对于蒸汽，需要注明是饱和蒸汽还是过热蒸汽。

2. 流量范围：流量范围应选择在涡街流量计的可测范围内，超出范围时可采取缩径或扩径的方式，但需注意缩扩径不宜过大，且要保证流体的稳定测量。

3. 安装方式：涡街流量计可以分为管道式和插入式安装，管道式的口径范围一般为DN15到DN300，插入式的常规口径范围最大可达DN2000。

4. 精度等级：涡街流量计的精度等级按照测量介质来分，管道式的涡街流量计测液体的精度可以达到1.0级，测气体的精度可以达到1.5级，插入式的精度可以达到1.5级和2.5级。

5. 其他因素：如管道系统的脉动情况、介质温度、压力变化、安装环境等。

四、涡街流量计的应用场合

   涡街流量计在多个领域有着广泛的应用，包括：

1. 工业生产：冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业等。

2. 能源计量：用于水、人工燃气、天然气、蒸汽和油品等能源的计量，是能源管理和经济核算的重要工具。

3. 环境保护：用于烟气、废液、污水等的排放监测，是环保项目的重要组成部分。

4. 交通运输：在铁路、公路、航空、水运和管道运输中，用于控制、分配和调度。

5. 生物技术：在生物技术产业中，用于监测计量血液、尿液等生物物质。

6. 科学实验：在科研领域，涡街流量计也是常用的测量工具之一。

五、涡街流量计的安装和使用注意事项

安装注意事项

   5.1安装场所选择：

1. 应安装在便于维修、无强磁场干扰、通风良好的场所，同时应远离大功率电机、变频器、大功率变压器和无线电收发机等可能产生干扰的设备。

2. 涡街流量计的工作环境温度应不低于-40℃，不高于+55℃。若受到生产设备的热辐射，应采取隔热和通风措施。

3. 避免将涡街流量计安装在含腐蚀性气体的环境中，若必须安装，则需提供充分的排风措施。

4. 最好安装在室内，若必须安装在室外，应有防晒和防潮措施。

   5.2管道条件：

1. 安装管道上应避免有大角度的折弯，以防止传感器承受过大的压力而影响测量精度。

2. 涡街流量计上游侧和下游侧必须要有足够长的同径直管段，长度应符合相关要求，以保证测量精度。

3. 调节阀应安装在涡街流量计的下游，若必须安装在上游，则需保证更长的直管段长度。

   5.3安装细节：

1. 涡街流量计可垂直、水平或其它任何角度进行安装，但需注意流体流向与流量计上的流向箭头标志一致。

2. 安装时应确保流量计与管道同心，同轴偏差应控制在一定范围内。

3. 若需测量高温流体，应尽量采用竖直安装方式，若不得不水平安装，则需将流量计的变送器部分竖直向下或水平侧装，以避免温度过高对流量计造成影响。

4. 在涡街流量计附近装设取压或测温点时，取压点应在流量计后一定距离以外，测温点也应在相应距离以外。

5. 振动与冲击：

6. 涡街流量计的结构虽然坚固，但振动会产生干扰信号。因此，应尽可能安装在振动和冲击小的场所。若管道上的振动和冲击强烈，应采取减振措施。

   5.4其他注意事项：

1. 安装时应避免野蛮操作，以免损坏传感器或测量管路。

2. 对于特殊介质和复杂工况，应根据实际情况进行特殊处理和注意事项的制定。例如，对于含有杂质或颗粒的介质，应采取过滤措施；对于易结晶或沉淀的介质，应定期对测量管路进行清洗和维护。

使用注意事项

   5.5操作规范：

1. 在启动和关闭流量计的过程中，应缓慢操作，避免突然的流量变化对传感器造成冲击。

2. 当出现测量异常或误差较大时，应及时检查管道、电源、信号线等是否正常，并排除故障。

   5.5维护与保养：

1. 应定期对涡街流量计进行清洗，特别是管道内的杂质和污垢，以保持测量管路的畅通。

2. 定期检查传感器是否松动或损坏，如有异常应及时处理。

3. 为保证测量精度，应根据实际使用情况定期进行校准。

   5.6接地与信号干扰：

1. 涡街流量计应单独接地，若接地不良或管道振动大，可能会引入干扰信号。

2. 动力线应避免与涡街流量计信号输出线并排走向靠近，以防止信号干扰。

   5.7介质温度与选型：

1. 根据介质温度选择合适的涡街流量计类型。一般来说，介质温度小于150℃时可选一体型，高于150℃时或环境温度、温度都比较高时，应选用分体型。

2. 根据工艺设计资料和实际情况确认使用流量范围，并据此确定涡街流量计的口径。若选型过大，可能会导致小流量时输出信号不稳定。

   5.8其他：

1. 在使用过程中，应避免对传感器施加过大的压力或振动，以确保其正常工作。

2. 用户应根据实际情况和厂家提供的说明书进行安装、使用和维护，如有疑问应及时与厂家联系。

   综上所述，涡街流量计的安装和使用需要注意多个方面，以确保其正常工作和测量精度。

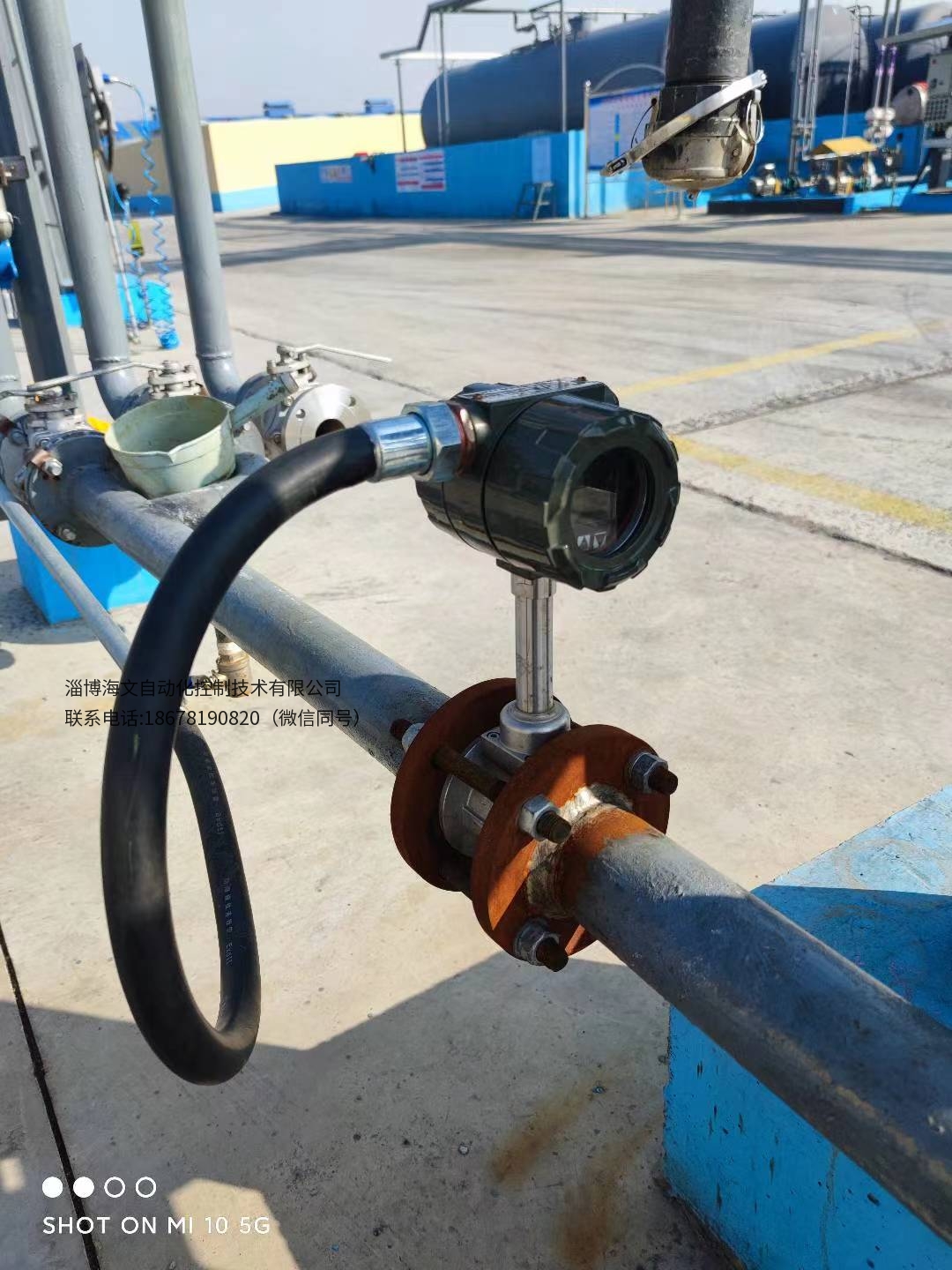

现场实际应用图片如下：
