康吉森 TSxPlus SIS（SIL2-SIL3）系统应用实例

       TSxPlus 是一个基于先进的功能安全和信息安全技术的复杂电子系统，专门用于功能安全应用以及非安全关键控制应用。它包括一系列带嵌入式软件的可编程可插拔模块，这些模块可实现包括逻辑处理，I/O 信号处理，通讯和电源功能。在硬件和软件部件上广泛地应用了基于全面充分的自诊断的冗余设计和智能故障响应，因此 TSxPlus 具有可配置性以实现高可用性。

       TSxPlus 接收来自现场传感器的输入信号，并在处理后向现场执行器提供输出信号。用户可以在康吉森技术提供的 PC 软件（ARCHITECT，ARCHITECT EVENT， ARCHITECT MONITOR和 ARCHITECT SERVER）协助下开发和监控 TSxPlus 的安全和控制应用。当被用于功能安全应用时，TSxPlus 是安全回路中的逻辑解算器部分，并且它是IEC61508中定义的 EE/PES 的一部分。此外，Safety Net（peer-to-peer 安全通讯）可用于在分布式TSxPlus 系统之间建立更大的安全回路。系统集成商和最终用户负责开发、运行和维护包含 TSxPlus 在内的安全回路，以满足预期应用的安全功能和SIL 要求，并负责确保 TSxPlus 与安全回路中的其他组件正确集成并安全运行。从信息安全角度来看，根据 IEC62443 系列和 ISASecure EDSA 规范， TSxPlus 和 PC 软件是嵌入式设备部件。TSxPlus 提供基于以太网和串行接口的各种通讯，以便与对等 TSxPlus系统、PC 软件以及与第三方的系统、HMI 和 AMS 软件进行通讯。系统集成商和最终用户负责部署、运行和维护包含 TSxPlus 在内的系统，以满足预期应用的信息安全要求，并负责确保TSxPlus 与其他组件依据信息安全目标正确集成。

        TSxPlus已通过德国莱因公司TÜV Rheinland Industrie Service GmbH认证，满足在 IEC 61508 和IEC61511中定义的系统性能力SC3和安全完整性等级SIL3 的要求。

1、SIS安全仪表联锁系统控制柜正面图：

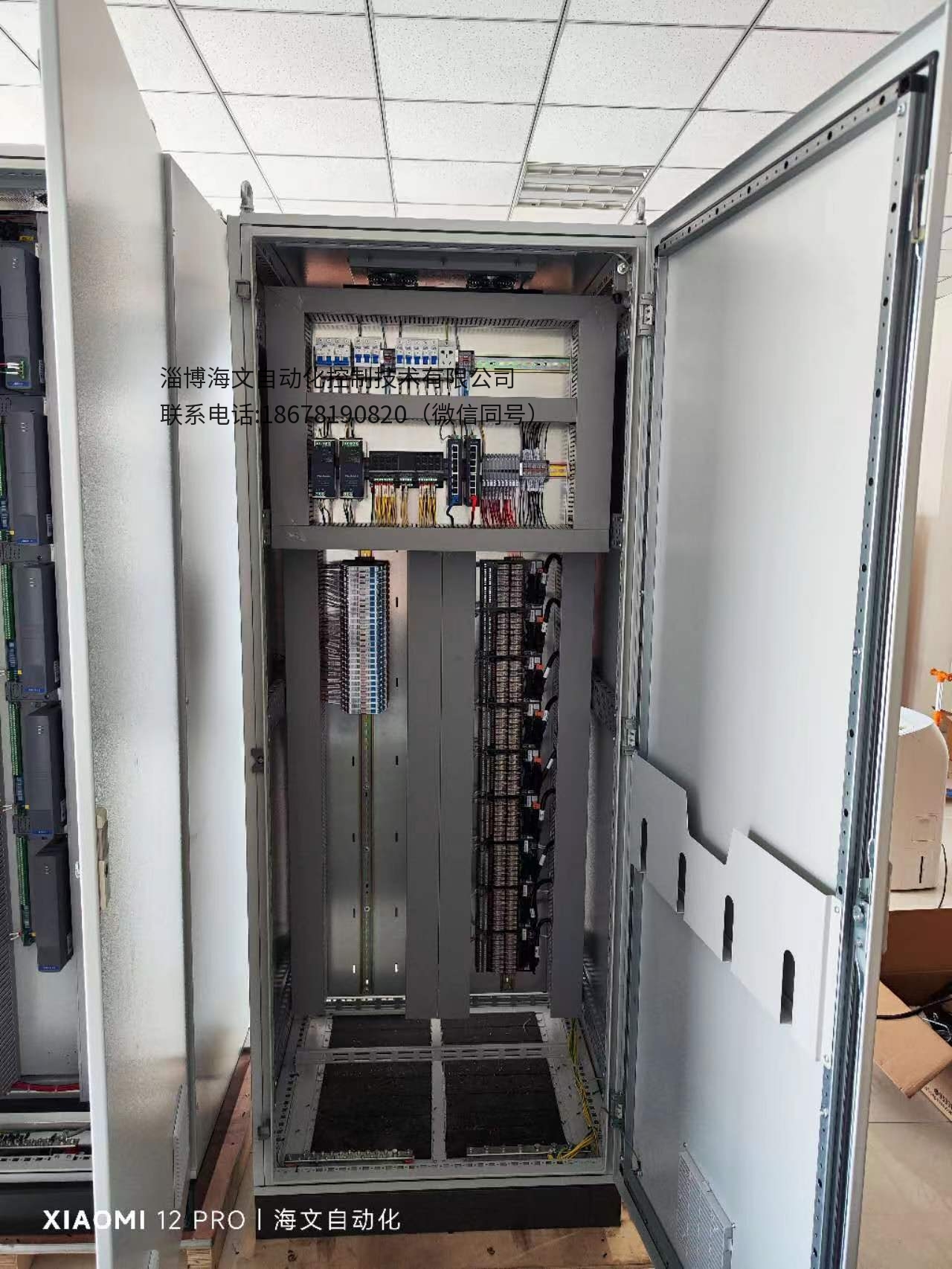

2、SIS安全仪表联锁系统控制柜背面图（DI和DO信号全部标配为继电器隔离，继电器品牌为魏德米勒）：

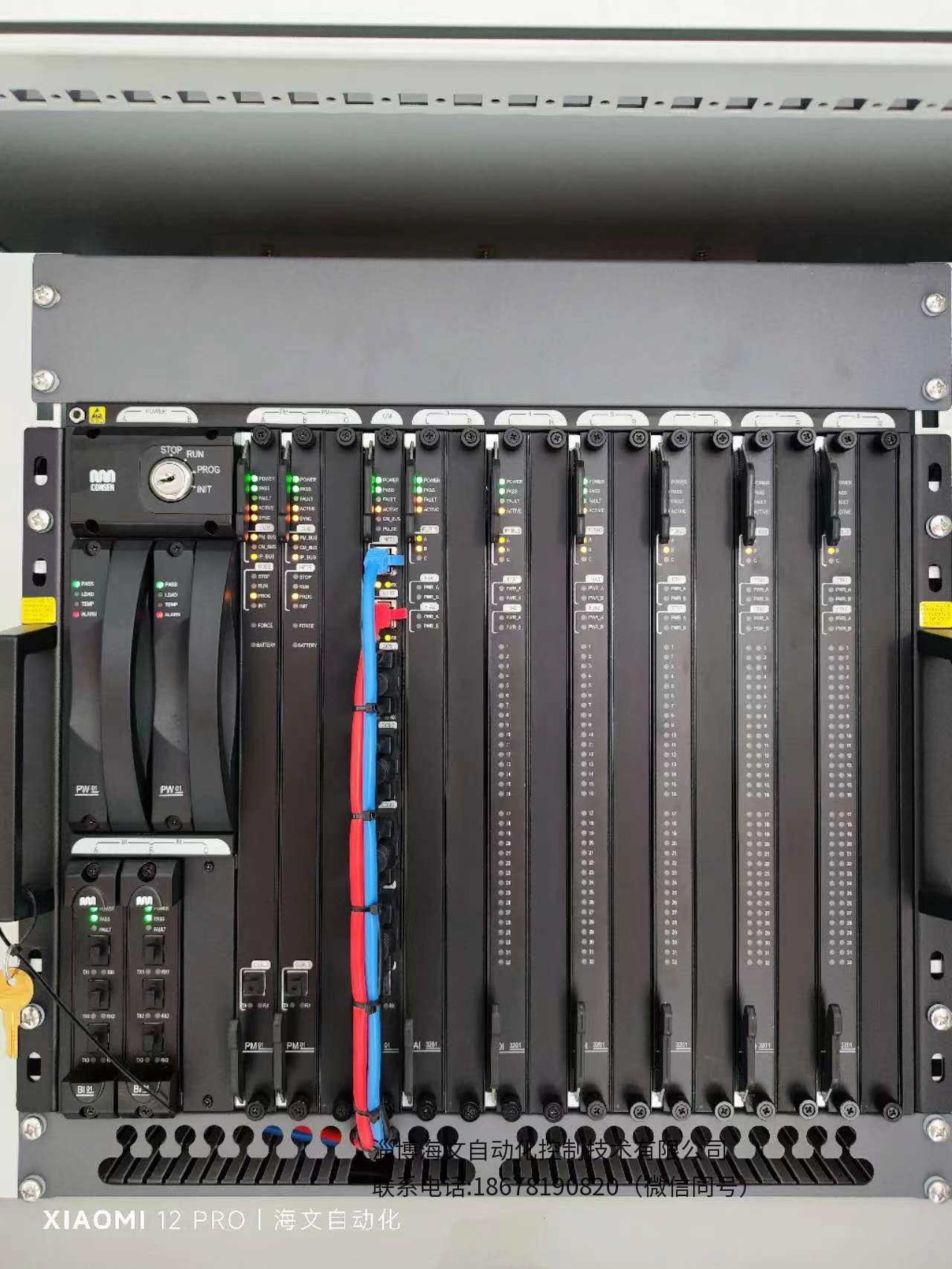

3、主机架：

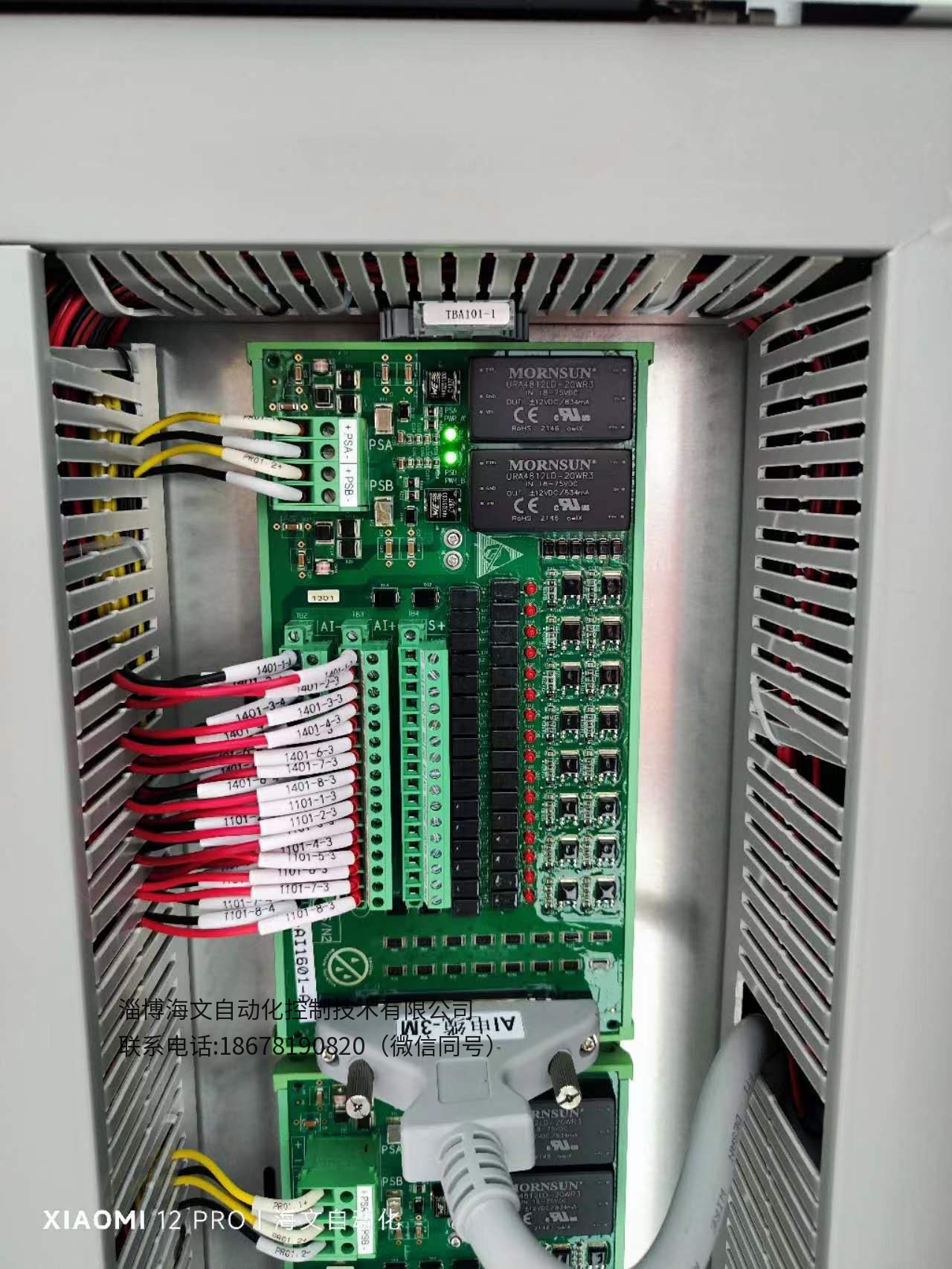

4、IO板：

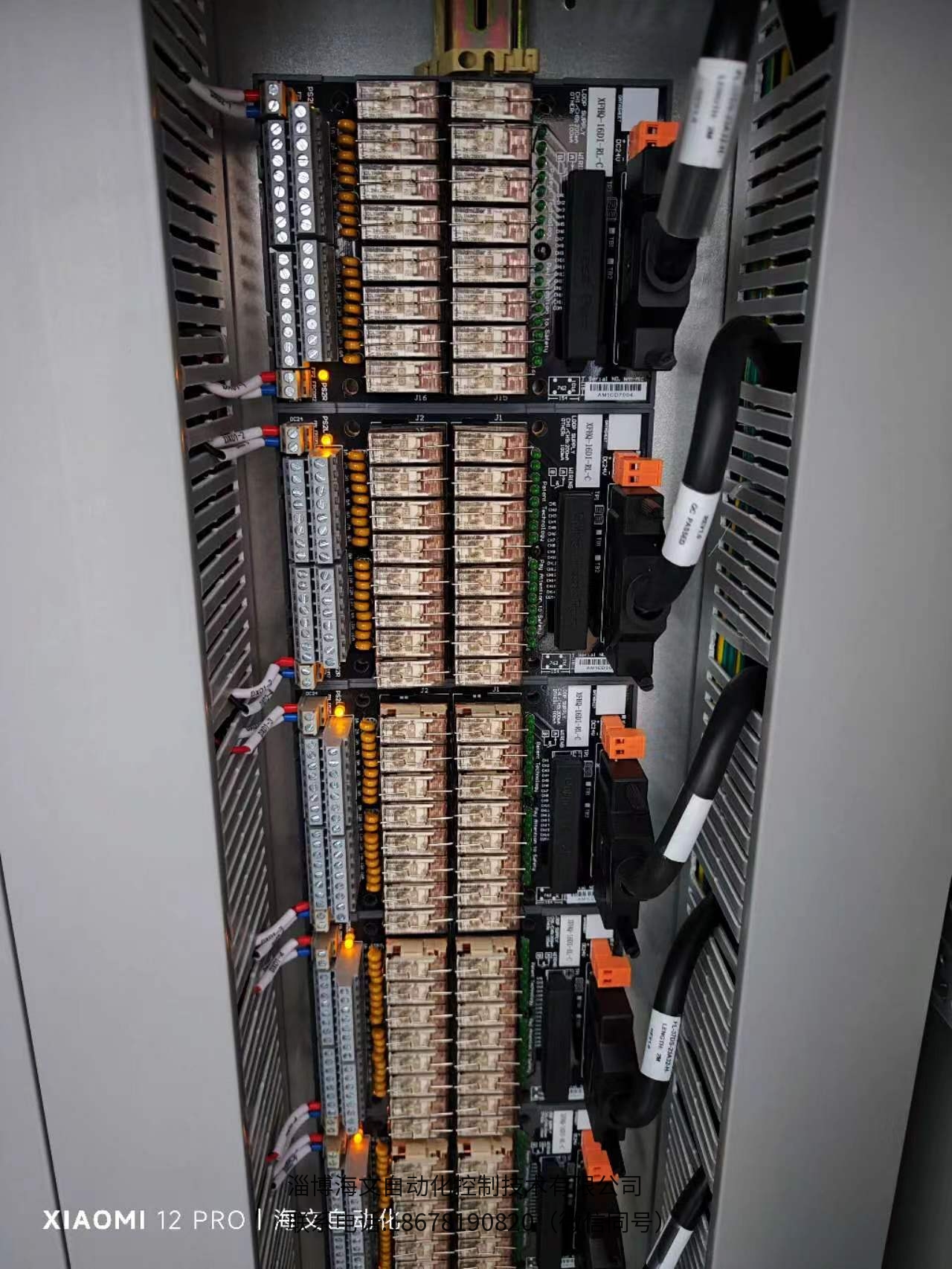

5、DI和DO板（继电器品牌为魏德米勒）：

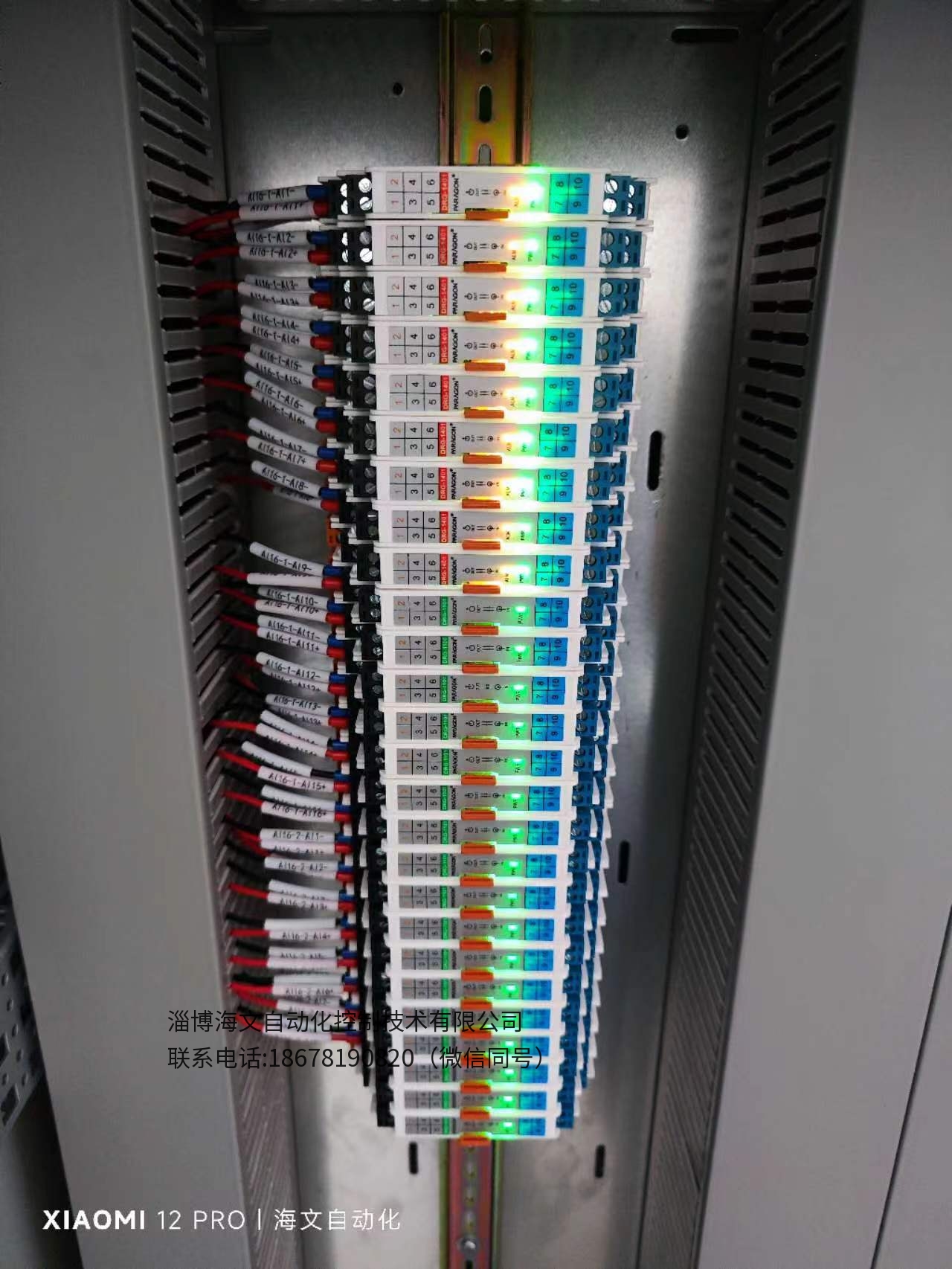

6、安全栅：

7、SIS安全仪表联锁系统联锁逻辑图：
